Cyfnewidydd gwres tiwb di-staen ASTM A213 TP316L

Os ydych chi'n chwilio am diwbiau dur di-staen ASTM A213 TP316L hynod ddibynadwy ar gyfer cyfnewidwyr gwres, rydym yn cynnig tiwbiau sy'n cydymffurfio â safonau megis ASTM A213 / ASME SA213, EN 10216-5, a GB / T 13296, wedi'u cynllunio i gwrdd â gofynion amodau gweithredu llym a gwasanaeth hirdymor.



Beth yw manteision tiwbiau cyfnewidydd gwres ASTM A213 TP316L?

Mae TP316L yn cynnwys cyfansoddiad carbon isel - (C Llai na neu'n hafal i 0.03%), sy'n atal cyrydiad rhyng-gronynnog i bob pwrpas ar ôl weldio. Yn ogystal, gan gynnwys 16–18% Cr, 10–14% Ni, a 2–3% Mo, mae'n dangos ymwrthedd gwell i dyllu a chorydiad cyffredinol mewn amgylcheddau sy'n cynnwys asidig a chlorid.

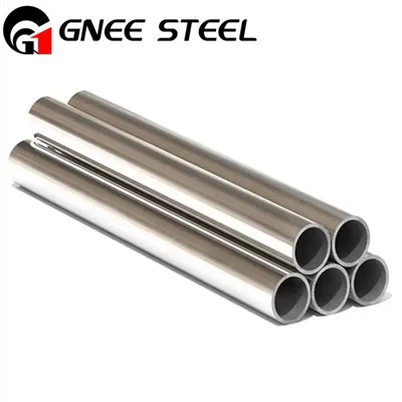

Mae GNEE yn cyflenwi -ansawdd uchelTiwbiau dur SS 316Lwedi'i gynllunio'n benodol ar gyfer cyfnewidwyr gwres. Mae'r tiwbiau hyn yn cael eu cynhyrchu gan ddefnyddio prosesau fel mireinio gwactod, anelio hydoddiant (1040-1100 gradd), a phiclo a goddefgarwch, gan sicrhau microstrwythur unffurf a gorffeniad wyneb glân. Rydym yn cynnig tiwbiau cyfnewidydd gwres di-dor a weldio, gyda diamedrau allanol yn amrywio o 6 mm i 273 mm a thrwch wal yn amrywio o 0.8 mm i 25 mm.

Mae ein hystod cynnyrch yn cynnwys tiwbiau syth, tiwbiau U, a thiwbiau torchog; mae garwedd wyneb mewnol yn cael ei reoli i Ra Llai na neu'n hafal i 0.8 μm, ac mae pennau'r tiwb yn cael eu torri'n sgwâr a'u deburred. Mae'r nodweddion hyn yn gwella effeithlonrwydd cyfnewid gwres yn effeithiol. Yn addas ar gyfer tymereddau gweithredu sy'n amrywio o tua -196 gradd i 550 gradd, mae'r tiwbiau dur hyn yn cael eu defnyddio'n helaeth yn y diwydiant petrocemegol, offer fferyllol, prosesu bwyd, a systemau cyfnewid gwres amrywiol.

Yn ogystal, rydym hefyd yn cyflenwi taflenni tiwb cyfnewidydd gwres.

Cliciwch i Addasu Tiwbiau Cyfnewidydd Gwres TP316L



Dimensiynau ASTM A213 TP316L ac Ansawdd Arwyneb

Nodwedd	Gofyniad / Manyleb	Safon Gyfeirio
Gradd Deunydd	TP316L(UNS S31603) - Carbon Isel	ASTM A213
Gweithgynhyrchu	Di-dor (SMLS), Gorphenwyd oer	ASTM A213
Cyflwr	Ateb wedi'i Annealed & Pickled (AP)neuBright Annealed (BA)	ASTM A213



Pibell stianlesssteel ASTM A213 Goddefiannau Dimensiynol

Nodyn: Fel arfer, mae tiwbiau cyfnewidydd gwres yn cael eu harchebu iWal Isafswm (MW)trwch.

Paramedr	Amrediad Maint OD	Goddefgarwch
Diamedr y tu allan (OD)	Llai na neu'n hafal i 1.000" (25.4 mm)	± 0.004" (0.10 mm)
	>1.000" i 1.500" ac eithrio	± 0.006" (0.15 mm)
	1.500" i 2.000" ac eithrio	± 0.008" (0.20 mm)
Trwch Wal (WT)	Pob Maint	+ 20% / - 0%(ar gyfer Wal Isafswm)
	Dewisol (Wal Cyfartalog)	± 10% (rhaid ei nodi yn PO)
Hyd	Llai na neu'n hafal i 24 tr (7.3 m)	+ 1/8" (3 mm) / - 0"
	>24 troedfedd (7.3 m)	+ 1/8" fesul 10 troedfedd / - 0" (uchafswm +1/2")
Ovality (Allan-o-rownd)	Pob Maint	Wedi'i gynnwys mewn goddefgarwch OD
Syth	Pob Maint	Uchafswm o 0.030" fesul 3 troedfedd (neu 1 mm / 1 m)



ASTM A213 UNS S316l00 Tiwbiau Di-dor Cyfansoddiad Cemegol

Gradd		Carbon	Manganîs	Silicon	Ffosfforws	Sylffwr	Cromiwm	Molybdenwm	Nicel
316L	Isafswm						16.0	2.0-3.0	10.0
	Uchafswm	0.035	2.0	0.75	0.045	0.030	18.0		14.0



Priodweddau Ffisegol SA213 TP316L Tiwb Di-dor

Gradd	Gwres Penodol 0-1000C (J/kg.K)	Dwysedd (kg/m3)	Modwlws Elastig (GPa)	Dargludedd Thermol (W/mK)		Cyfernod Cymedr Ehangu Thermol (m/m/0C)			Gwrthiant Trydanol (nm)
				ar 1000C	ar 5000C	0-1000C	0-3150C	0-5380C
316L	500	8000	193	16.3	21.5	15.9	16.2	17.5	740



Priodweddau Mecanyddol Tiwb ASTM A213 SS 316L

Deunydd	Gwres	Tymheredd	Cryfder Tynnol	Cryfder Cynnyrch	Elongation %, Min
	Triniaeth	Minnau. º F(º C)	Ksi (MPa), Min.	Ksi (MPa), Min.
TP316L	Ateb	1900 (1040)	70(485)	25(170)	35



Ansawdd a Gorffen Arwyneb

Nodwedd	Gofyniad Manyleb
Arwyneb Mewnol	Graddfa-rhydd, llyfn, ac yn rhydd o ddiffygion hydredol.
Arwyneb Allanol	Dim craciau, lapiau, gwythiennau na chrafiadau dwfn.
Garwedd Arwyneb	Ra Llai na neu hafal i 0.8 μm (32 μin)ar gyfer ID/OD
Glendid	Yn rhydd o olew, saim, tynnu ireidiau, a gronynnau metel.
goddefol	Mae angen goddefiad cemegol ar ôl piclo.
Diwedd	Pen plaen, toriad sgwâr, wedi'i losgi (dim ymylon miniog).



Triniaeth wres (Anelio Atebion)

Tymheredd: Isafswm 1900 gradd F (1040 gradd).
Torri: Oeri cyflym mewn dŵr neu aer i atal dyddodiad cromiwm carbid (Sensiteiddio).
Ardystio: Rhaid i MTC nodi'r tymheredd trin gwres gwirioneddol a'r dull oeri.



Pa bwyntiau y dylid eu hystyried wrth brynu tiwbiau dur di-staen ASTM A213 TP316L?

Wal Isafswm yn erbyn Wal Gyfartalog:
Nodwch "Wal Isafswm" bob amser ar gyfer cyfnewidwyr gwres i sicrhau bod y tiwb yn bodloni'r cyfrifiadau pwysau dylunio ar ei bwynt teneuaf. ASTM A213 yn rhagosod i Wal Isafswm oni nodir yn wahanol.
U-Troi Tiwbiau (os yw'n berthnasol):
Os ydych yn archebu tiwbiau U, nodwch Lleddfu Straen ar gyfer ardal y tro a Lwfans Teneuo Wal (fel arfer mae cefn y tro yn teneuo ~10%).
Gofynion Ra Penodol:
Os yw eich proses yn cynnwys cyfryngau purdeb uchel neu faeddu trwm, nodwch Ra is (ee, Ra < 0.5 μm).
Tiwb{0}}i-Ehangu Tiwblenni:
Nodwch Uchafswm Caledwch (ee, 80-85 HRB). Os yw'r tiwb yn rhy galed, ni fydd yn ehangu'n iawn i'r daflen tiwb, gan arwain at ollyngiadau ffordd osgoi.





TP316L Gwneuthurwr Cyfnewidydd Gwres Tiwb Dur Di-staen

Cyfeirnod Cynhwysedd Misol: Mae'r allbwn misol nodweddiadol ar gyfer TP316L yn amrywio o 500 i 800 tunnell.
Cwmpas y Fanyleb: Mae manylebau cyffredin ar gyfer tiwbiau cyfnewidydd gwres fel arfer yn amrywio o OD 15.88 mm i 38.1 mm.

Amser Arweiniol Cynhyrchu
Stoc/Addasiad: 3-7 diwrnod (yn cynnwys torri, glanhau a phecynnu yn unig).
Cynhyrchu Safonol: 35-50 diwrnod.
Gorchmynion Brwyn: 21–28 diwrnod.
Ffactorau Dylanwadol: Os oes angen prosesu plygu U, bydd yr amser arweiniol yn cael ei ymestyn 7-10 diwrnod ychwanegol.

Profion Atodol

- Profi Cyfredol Eddy - Prawf OP - Profi Radiograffeg

- Profi Cyrydiad - Profi Micro - Profi Macro

- Profi IGC - Profion uwchsonig - Profi Treiddiad Hylif

Pecynnu Proffesiynol

Mae tiwbiau cyfnewidydd gwres ASTM A213 TP316L yn cynnwys waliau tenau (1.5 mm i 2.5 mm fel arfer); felly, rhaid dylunio deunydd pacio i atal plygu, anffurfio, a chrafiadau wyneb.
Capiau Diwedd: Rhaid gosod capiau amddiffynnol ar ddau ben pob tiwb i atal llwch rhag mynd i mewn neu lleithder rhag cronni o fewn y waliau mewnol.
Allforio-Casys Pren haenog Wedi'i Fygdarthu Gradd: Mae'r tiwbiau wedi'u pentyrru mewn haenau o fewn y cewyll pren, gyda phob haen wedi'i gwahanu gan fyrddau pren neu ddeunyddiau clustogi meddal.
Ystyriaethau Arbennig:
Marcio: Rhaid marcio tu allan y crât yn glir gyda'r wybodaeth ganlynol: Safonol (ASTM A213 TP316L), Maint (OD x WT x L), Rhif Gwres, Pwysau, yn ogystal â symbolau rhybudd fel "Peidiwch â Stack" a "Cadw'n Sych."
