Tiwb Boeler Di-dor Dur Di-staen ASTM A213 TP347

Pam mae tiwbiau dur di-staen austenitig mewn systemau boeler tymheredd uchel yn dal i ddioddef o gyrydiad rhyng-gronynnog, dirywiad cryfder, neu hyd yn oed fethiant cynamserol ar ôl-gwasanaeth tymor hir? Yr allwedd yw a yw'r elfennau sefydlogi a'r sefydlogrwydd microstrwythurol tymheredd uchel yn cael eu rheoli'n briodol i fodloni amodau gweithredu heriol.



Fel gwneuthurwr blaenllaw a chyflenwr tiwbiau dur di-staen TP347, mae GNEE yn mynd i'r afael yn effeithiol â materion cyffredin mewn cymwysiadau boeleri, gan gynnwys cyrydiad sensiteiddio weldio, anffurfiad ymgripiad tymheredd uchel, a methiant cynnar. Mae ein gallu cyflenwi blynyddol yn cyrraedd hyd at 25,000 o dunelli. Ar gyfer deunyddiau stoc, gellir cwblhau'r dosbarthiad o fewn wythnos, tra bod gorchmynion cynhyrchu wedi'u haddasu yn cael eu cyflawni fel arfer o fewn 15 i 60 diwrnod.



EinTiwb Boeler Di-dor Dur Di-staen ASTM A213 TP347wedi'i gynllunio'n benodol ar gyfer amgylcheddau boeleri tymheredd uchel a gwasgedd uchel, sy'n cydymffurfio'n llawn â safonau rhyngwladol megis ASTM A213, ASME SA213, AMS 5571, ac EN 10216-5. Mae TP347 wedi'i sefydlogi â niobium (Nb), yn nodweddiadol ar Nb Yn fwy na neu'n hafal i 10 × C, sy'n cyfuno'n ffafriol â charbon i ffurfio NbC sefydlog. Mae hyn i bob pwrpas yn atal dyodiad cromiwm carbid ac yn dileu'r risg o rydu rhyng-gronynnog, yn enwedig ar ôl weldio neu amlygiad tymheredd uchel hir.

O ran perfformiad tymheredd uchel, mae tiwbiau boeler di-dor TP347 yn cynnig ymwrthedd ymgripiad ardderchog a gwrthiant ocsideiddio, gan eu gwneud yn addas ar gyfer gwasanaeth tymor hir yn yr ystod 600–800 gradd. Mae pob tiwb yn cael ei anelio hydoddiant llym (fel arfer uwchlaw 1040 gradd ac yna oeri cyflym) i sicrhau strwythur grawn unffurf a diddymiad carbid llawn. Yn ogystal, cymhwysir proses anelio sefydlogi ychwanegol ar 850-900 gradd i wella ymwrthedd cyrydiad ymhellach, yn enwedig yn yr ystod tymheredd o 427 gradd i 816 gradd.



Cyfansoddiad Cemegol ASTM A213 TP347 Tiwb Di-dor Dur Di-staen

UNS Rhif	Gradd	C	Si	Mn	P	S	Cr	Mo	Ni	N	Arall
S34700	347	0.08	0.75	2.00	0.045	0.030	17.00/19.00	–	9.00/13.00	–	Cyb: 10xC1.00



Priodweddau Mecanyddol Tiwbiau Di-dor Dur Di-staen ASTM A213 TP347

UNS Rhif	Gradd	Straen Prawf 0.2% (MPa)	Cryfder Tynnol (MPa)	Elongation A5(%)	Caledwch Max
					HB	HRB
S34700	347	205	515	40	201	92



ASTM A213 TP347 Tiwbiau Di-dor Dur Di-staen Priodweddau Corfforol

Priodweddau	Metrig	Ymerodrol
Dwysedd	7.7 – 8.03 g/cm3	0.278 – 0.290 pwys/mewn³

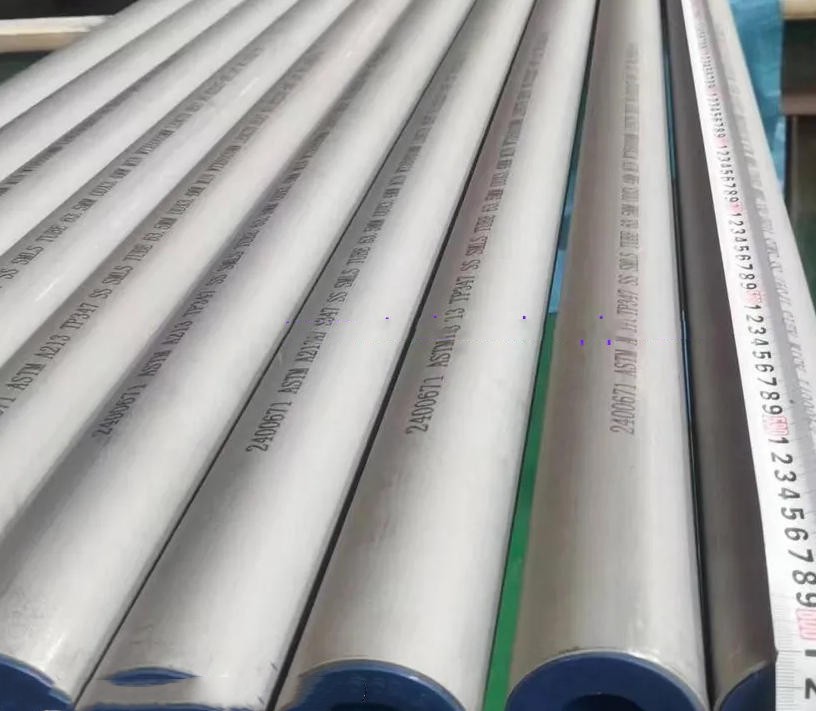

Uwchgynhesydd Boeler Di-dor ASTM-A213 TP347H a thiwbiau cyfnewidydd gwres

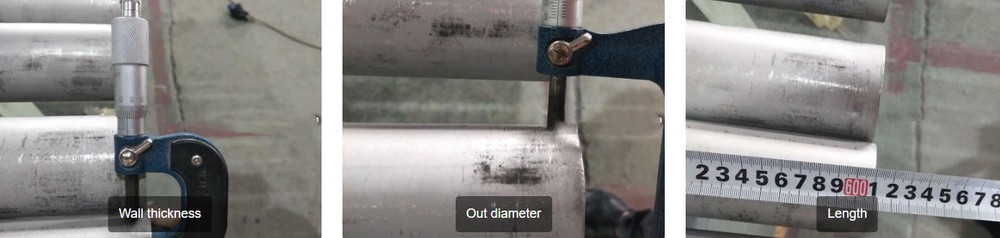

Amrywiad Diamedr Allanol Caniataol mewn mm			Amrywiad Trwch Wal a Ganiateir		Union Hyd Goddefiant mewn mm		Profi
Diamedr Enwol	Drosodd	Dan	Drosodd	% Dan	Drosodd	Dan
O dan 25.4	.1016	.1016	+20	-0	3.175	0	Prawf gwastadu
25.4-38.1 gan gynnwys	.1524	.1524	+22	-0	3.175	0	Prawf Tensiwn
38.1-50.8 heb gynnwys	.2032	.2032	+22	-0	3.176	0	Prawf Flare
50.8-63.5 heb gynnwys	.254	.254	+2	-0	4.46	0	Prawf Caledwch
63.5-76.2 heb gynnwys	.347H8	.347H8	+22	-0	4.76	0	Prawf Hydrostatig 100%.
76.2-101.6 gan gynnwys	.381	.381	+22	-0	4.76	0	Cyfeiriwch at ASTM A-450



Ceisiadau Tiwb Boeler Dur Di-staen ASTM A213 TP347

Mae tiwbiau boeler dur di-staen ASTM A213 TP347/TP347H yn -dymheredd a cyrydiad-gwrthsefyll, niobium-diwbiau austenitig sefydlog, wedi'u cynllunio'n benodol ar gyfer amgylcheddau gweithredu difrifol gyda thymheredd uchaf yn cyrraedd hyd at 1500 gradd F (816 gradd). Fe'u defnyddir yn bennaf mewn boeleri, uwch-wresogyddion, ailgynheswyr, a chyfnewidwyr gwres o fewn gweithfeydd pŵer uwchfeirniadol ac isfeirniadol, yn ogystal ag mewn offer prosesu cemegol.



Rydym yn cynnig y gwasanaethau profi canlynol:

Prawf Gwastadu a Phrawf Fflamio: Mae tiwbiau boeler yn aml yn cael eu plygu a'u hehangu wrth eu gosod; felly, rhaid i'r deunydd feddu ar hydwythedd rhagorol ac aros yn rhydd o unrhyw graciau.
Prawf Hydrostatig 100%: Prawf pwysau gorfodol.

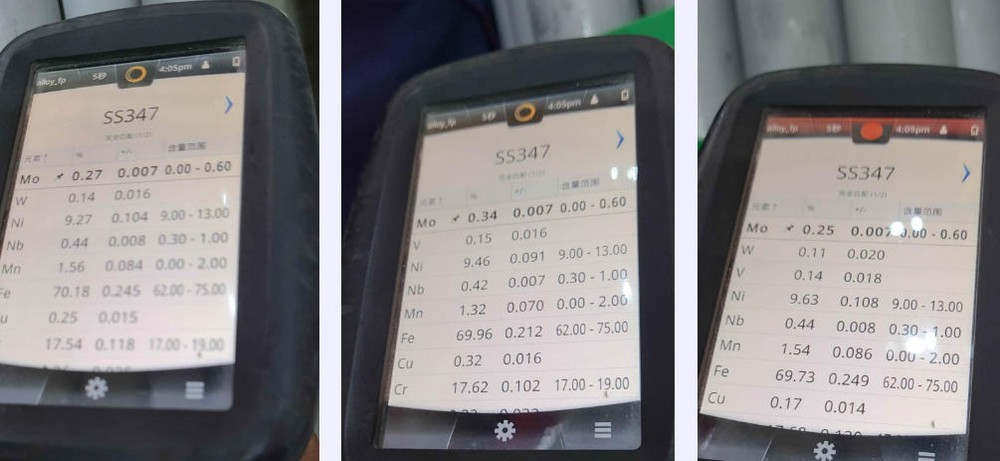

Profion Eddy Current (ET) neu Brofion Ultrasonic (UT): Mae cwsmeriaid fel arfer yn gofyn am Brofion Cyfredol Eddy 100% i ganfod diffygion arwyneb. Ar gyfer tiwbiau â waliau mwy trwchus, mae Profion Ultrasonic yn orfodol.
Prawf Cyrydiad Intergranular (IGC): Mae cwsmeriaid fel arfer yn gofyn am brofion yn unol ag Arfer E ASTM A262 i wirio na fydd y deunydd yn datblygu cyrydiad rhyng-gronynnog yn dilyn weldio neu ddod i gysylltiad â-amodau gwasanaeth tymheredd uchel.



Nodyn:

Bydd tystysgrifau prawf melin yn cael eu cyhoeddi yn unol ag EN10204-3.1 neu 3.2

Rhaid cyflenwi pob tiwb yn unol â Manyleb berthnasol ASME SA213/213M.

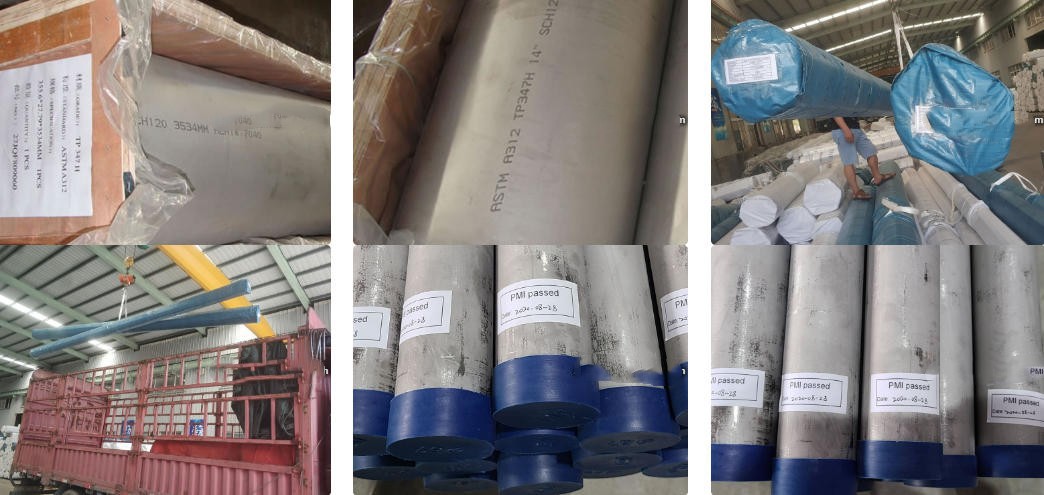

Pecynnu Safonol ar gyfer Tiwbiau Boeler (TP347)

Bwndelu Hecsagonol: Ar gyfer-diwbiau boeler â diamedr llai, defnyddir bwndelu hecsagonol fel arfer.
Capiau Tiwb (Capiau Plastig): Rhaid gosod -capiau plastig diogel ar ddau ben pob tiwb.
Pwrpas: Cynnal glendid mewnol (yn rhydd o lwch, lleithder a gwrthrychau tramor) ac i amddiffyn pennau'r tiwb beveled rhag difrod trawiad.
Lapio Arwyneb: Mae pob bwndel o diwbiau fel arfer wedi'u lapio'n allanol gydag un neu ddwy haen o fagiau gwehyddu neu ddalennau plastig i atal cyrydiad a achosir gan chwistrell halen yn ystod cludiant môr.

FAQ

Q: Beth yw'r gwahaniaeth rhwng TP347 a TP347H?
A: Mae'r "H" yn TP347H yn golygu Carbon Uchel. Yn nodweddiadol mae gan TP347 Garbon Llai na neu hafal i 0.08%, tra bod TP347H angen Carbon rhwng 0.04% a 0.10%. Mae'r cynnwys carbon uwch, ynghyd â maint grawn mwy bras, yn darparu cryfder ymgripiad sylweddol uwch ar dymheredd uwchlaw 538 gradd (1000 gradd F).



C: A yw profion Maint Grawn yn orfodol ar gyfer tiwbiau boeler TP347?
A: Ydy, ar gyfer TP347H a ddefnyddir mewn gwasanaeth tymheredd uchel, mae angen maint grawn o Na. 7 neu fwy bras ar ASTM A213. Mae hyn yn hanfodol i sicrhau cyfanrwydd strwythurol hirdymor y tiwbiau o dan bwysedd a gwres uchel. Ar gyfer TP347 safonol, adroddir maint grawn fel arfer ond mae'r rheol "mwy bras na Na. 7" yn cael ei gorfodi'n llym ar gyfer y radd H.



C: A ellir weldio TP347 yn hawdd?
A: Oes, mae gan TP347 weldadwyedd da. Argymhellir defnyddio metelau llenwi TP347/347L (sy'n cynnwys Niobium) i gynnal ymwrthedd cyrydiad y wythïen weldio. Oherwydd ei fod wedi'i sefydlogi, nid oes angen triniaeth wres ar ôl-weldio (PWHT) fel arfer i atal cyrydiad rhyng-gronynnog.
