ASTM A312 TP321/321H Pibell Ddi-dor wedi'i Piclo A'i Hanelio
Gadewch neges
Beth yw safon ASTM A312?
ASTM A312 yw'r fanyleb safonol ar gyfer pibellau dur di-staen awstenitig di-dor, wedi'u weldio ac oer iawn sydd wedi'u cynllunio ar gyfer gwasanaeth cyrydol tymheredd uchel a chyffredinol. Mae'n gyfystyr ag ASME SA312 ac mae'n cwmpasu graddau poblogaidd fel TP304/304L a TP316/316L, a ddefnyddir yn eang mewn diwydiannau cemegol, olew a nwy, a phrosesu bwyd.

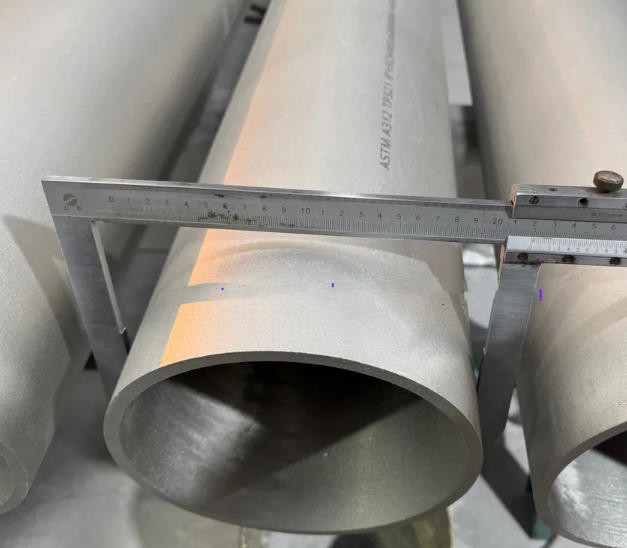

Cyflenwr oPibell Ddi-dor ASTM A312 TP321/321H
Mae GNEE yn cyflenwi pibellau di-dor wedi'u piclo a'u hanealio yn unol ag ASTM A312 TP321/321H (UNS S32100 / S32109). Mae'r pibellau hyn yn cael eu gweithgynhyrchu trwy brosesau datblygedig gan gynnwys traws-rolio tair rholio, allwthio, a maint, ac yna triniaeth anelio rheoledig. Yn ystod anelio, mae'r pibellau'n cael eu dal ar 950-1120 gradd ac yna'n cael eu hoeri'n gyflym i ddileu straen mewnol. Mae diseimio, piclo a goddefgarwch dilynol i bob pwrpas yn cael gwared ar raddfa arwyneb ocsid ac amhureddau, gan sicrhau gorffeniad glân sy'n gwrthsefyll cyrydiad. O'i gymharu â TP321, mae pibellau dur di-staen TP321H yn cynnig perfformiad tymheredd uchel sylweddol uwch, gyda chryfder rhwygiad ymgripiad wedi cynyddu dros 25%. Ar wasanaeth parhaus 800 gradd, mae cynnydd pwysau ocsideiddio yn parhau i fod yn is na 2 mg / cm², ac mae'r deunydd yn addas i'w ddefnyddio yn y tymor hir ar dymheredd hyd at 850-925 gradd.
Mae pibellau dur di-staen ASTM A312 TP321 yn gymharol hawdd i'w ffurfio a'u lluniadu, er bod angen grymoedd ffurfio uwch arnynt a gallant arddangos mwy o sbringback o'i gymharu â dur gwrthstaen ferritig a dur carbon. Mae'r gwaith deunydd-yn caledu'n gyflym yn ystod prosesu, ac argymhellir anelio ar ôl gweithrediadau ffurfio difrifol i adfer hydwythedd.
Mae GNEE yn cynnig pibellau dur di-staen TP321 gydag ystod diamedr allanol o 6.0 mm i 914.4 mm (1/4" i 36") a thrwch wal o 0.5 mm i 50 mm (SCH 5 i XXS). Rydym hefyd yn darparu gwasanaethau prosesu gwerth ychwanegol megis torri, beveling, a phlygu. Rhoddir Tystysgrif Prawf Melin (MTC) EN 10204 3.1 i bob swp, a gellir trefnu archwiliadau ychwanegol gan gynnwys profion hydrostatig, PMI (Adnabod Deunydd Positif), ac archwiliadau trydydd parti (fel SGS neu BV) ar gais.
Manylebau pibellau dur di-staen ASTM A312 TP 321 / 321H
| Manylebau | : | ASTM A 312 / ASME SA 312 |
|
Dimensiynau |
: | ASTM, ASME ac API |
| Pibellau SS 321/321H | : | 1/2″ DS – 16″ DS |
| Pibellau ERW 321/321H | : | 1/2″ DS – 24″ DS |
| Pibellau EFW 321/321H | : | 6″ DS – 100″ DS |
| Maint | : | 1/8 ″DS I 30″ DS I MEWN |
| Yn arbenigo mewn | : | Maint Diamedr Mawr |
| Atodlen | : | SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Math | : | Pibellau di-dor / ERW / Wedi'u Weldio / Ffabrigo / LSAW |
| Ffurf | : | Crwn, Sgwâr, Hirsgwar, Hydrolig Etc |
| Hyd | : | Ar Hap Sengl, Ar Hap Dwbl a Hyd Torri. |
| Diwedd | : | Diwedd Plaen, Diwedd Beveled, Treaded |
Cyfansoddiad cemegol ASTM A312 TP321
| Elfen | TP321 (UNS S32100) | TP321H (UNS S32109) |
| carbon (C) | 0.08 uchafswm | 0.04 - 0.10 |
| Manganîs (Mn) | 2.00 uchafswm | 2.00 uchafswm |
| Ffosfforws (P) | 0.045 uchafswm | 0.045 uchafswm |
| sylffwr (S) | 0.030 uchafswm | 0.030 uchafswm |
| silicon (Si) | 1.00 uchafswm | 1.00 uchafswm |
| Cromiwm (Cr) | 17.0 - 19.0 | 17.0 - 19.0 |
| Nicel (Ni) | 9.0 - 12.0 | 9.0 - 12.0 |
| Titaniwm (Ti) |
5×(C+N)mun, 0.70 max |
4×C mun, 0.70 max |
Priodweddau Mecanyddol
| Eiddo | Gofyniad |
| Cryfder Tynnol |
Yn fwy na neu'n hafal i515 MPa (75 ksi) |
| Cryfder Cynnyrch (Gwrthbwyso 0.2%) |
Yn fwy na neu'n hafal i205 MPa (30 ksi) |
| Elongation (mewn 2 modfedd neu 50mm) |
Yn fwy na neu'n hafal i35% |
| Caledwch (Brinell / Rockwell B) |
Llai na neu'n hafal i192 HBW / 90 HRB |
321 SS Triniaeth Wres a Chyflwr Cyflenwi
| Paramedr | Disgrifiad |
| Tymheredd Ateb (TP321) |
Yn fwy na neu'n hafal i1040 gradd (1900 gradd F), oeri cyflym |
| Tymheredd Ateb (TP321H) |
Yn fwy na neu'n hafal i1095 gradd (2000 gradd F) ar gyfer rheoli maint grawn |
| piclo | Trochiad llawn mewn hydoddiant asid nitrig-hydrofflworig |
| Sefydlogi Triniaeth Gwres | Dewisol, fel arfer 845 gradd - 900 gradd (1550 gradd F - 1650 gradd F) |
Gradd Deunydd Cyfwerth Pibell Di-dor SS 321H
| SAFON | WERKSTOFF NR. | UNS | JIS | EN |
| SS 321 | 1.4541 | S32100 | SUS 321 | X6CrNiTi18-10 |
| SS 321H | 1.4878 | S32109 | SUS 321H | X12CrNiTi18-9 |
SS 321 Cymwysiadau Pibellau
Petrocemegol: Pibellau purfa, cyfnewidwyr gwres, a rhannau ffwrnais.
Awyrofod: Systemau gwacáu a chydrannau injan.
Cynhyrchu Pŵer: Tiwbiau superheater a chydrannau boeler.
Beth yw'r gwahaniaeth rhwng A312 ac A213?
Mae ASTM A312 yn berthnasol i bibellau (diamedr enwol, a ddefnyddir yn bennaf ar gyfer cludo hylif), tra bod ASTM A213 yn berthnasol i diwbiau (diamedr allanol manwl gywir a thrwch wal, a ddefnyddir yn bennaf ar gyfer cyfnewidwyr gwres a boeleri). Mae eu goddefiannau dimensiwn yn wahanol.
Pris pibell di-dor TP321 fesul kg
Mae pris pibell di-dor dur di-staen TP321 fel arfer yn amrywio o $ 1.00 i $ 5.00 y cilogram, ond mae prisiau'n amrywio yn dibynnu ar faint, trwch wal, a chyflenwr. Mae pryniannau swmp fel arfer yn fwy cost-effeithiol, gyda rhai prisiau swmp yn cyrraedd $1,000 i $2,500 y dunnell (neu $1.00 i $2.50 y cilogram).
Profi Pibellau Di-dor ASTM A312 TP321 a Sicrhau Ansawdd
Mae pibellau TP321 yn cael eu profi'n drylwyr i sicrhau cydymffurfiaeth â safonau ASTM A312:
Profion Annistrywiol (NDT): Yn cynnwys profion hydrolig, profion ultrasonic, neu brofion cerrynt trolif i ganfod diffygion mewnol ac arwyneb.
Profion Mecanyddol: Profion tynnol, caledwch a gwastadu i wirio priodweddau mecanyddol.

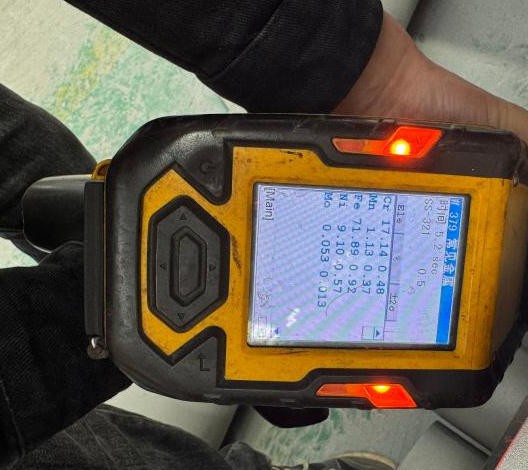

Dadansoddiad Cemegol: PMI (Adnabod Deunydd Positif) a sbectrometreg i gadarnhau cyfansoddiad.
Profion Cyrydiad: Profion cyrydiad intergranular (ee, ASTM A262) i sicrhau ymwrthedd i sensiteiddio.

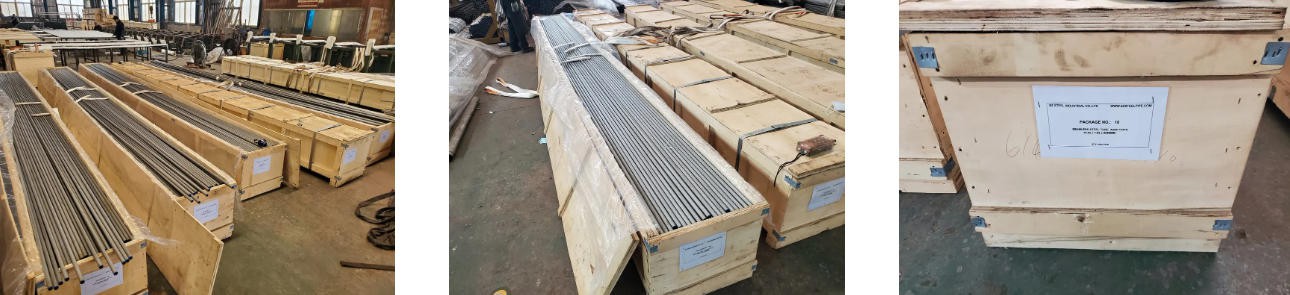

Er mwyn sicrhau cywirdeb pibellau dur ASTM A312 TP321/321H, rydym yn defnyddio pecynnu trwyadl: mae gan bob pibell gap pen plastig a'i lapio'n unigol mewn ffilm polyethylen i amddiffyn yr wyneb piclo. Mae'r pibellau wedi'u bwndelu'n ddiogel (cynhwysedd llwyth mwyaf 2000 kg) a'u pacio mewn cratiau pren haenog ardystiedig IPPC sy'n addas ar gyfer cludo môr i atal crafiadau arwyneb a chorydiad dŵr môr. Mae marciau annileadwy ar bob pibell (maint, gradd, rhif gwres, ASTM A312) ac mae label dwbl haenog sy'n dal dŵr ar gyfer olrhain 100% yn cyd-fynd â hi.
