beth yw Cyfansoddiad cemegol SA789 UNS S31803?

Beth ywSA789 S31803 bibell materol?

Mae ASTM A789 / A 789M, ASME SA789 S31803 Tiwbio Di-staen Duplex ar gyfer Boeleri, Superheaters a Chyfnewidwyr Gwres. Mae ASTM A789 /A789M yn cwmpasu Graddau o drwch wal nominal, tiwbiau dur di-staen ar gyfer gwasanaethau sydd angen ymwrthedd cyrydiad cyffredinol, gyda phwyslais arbennig ar wrthsefyll cracio cyrydiad straen.



Beth yw'r deunydd cyfatebol ar gyfer dur di-staen SA789 UNS S31803?

Y prif ddeunydd cyfatebol ar gyfer dur di-staen SA789 UNS S31803 yw UNS S32205 (y cyfeirir ato'n aml fel 2205 neu SAF 2205), ynghyd â DIN 1.4462 a X2CrNiMoN22-5-3. Defnyddir y radd dwplecs hon, sy'n adnabyddus am ei wrthwynebiad cyrydiad uchel, yn gyffredin mewn amgylcheddau clorid, olew a nwy, a phrosesu cemegol.



Gweithgynhyrchu a Thrin Gwres

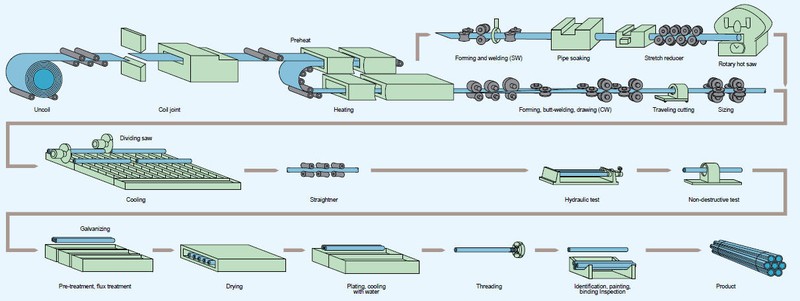

Rhaid gwneud tiwbiau ASTM A789 / A789M UNS 31803 trwy'r broses ddi-dor neu weldio heb unrhyw fetel llenwi wedi'i ychwanegu. Rhaid iddo gael ei ddiffodd mewn aer oer neu ddŵr yn gyflym i dymheredd o 1800 gradd F[980 gradd ]-1900 gradd F[1040 gradd]. Ar gyfer tiwbiau di-dor, fel dewis arall yn lle triniaeth wres derfynol mewn ffwrnais barhaus neu ffwrnais swp, er nad yw tymheredd y tiwb yn is na'r tymheredd triniaeth ateb gofynnol penodedig, gellir diffodd tiwbiau ar unwaith mewn dŵr neu eu hoeri'n gyflym trwy ddulliau eraill.



beth yw Cyfansoddiad cemegol SA789 UNS S31803?

Mae SA789 UNS S31803 yn ddur di-staen deublyg safonol, nitrogen (tua. 50% austenite/50% ferrite) a elwir yn gyffredin fel Duplex 2205 neu DIN 1.4462. Mae ei gyfansoddiad cemegol, sydd wedi'i optimeiddio ar gyfer ymwrthedd cyrydiad, yn cynnwys 21.0-23.0% Cromiwm (Cr), 4.5-6.5% Nickel (Ni), 2.5-3.5% Molybdenwm (Mo), a 0.08-0.20% Nitrogen (N), gydag uchafswm 0.030% Carbon.

UNS Dynodiad	Cyfansoddiad, %
	C Max	Mn max	P max	S max	Si max	Ni	Cr	Mo	N	Cu	Eraill
S31803	0.03	2	0.03	0.02	1	4.5-6.5	21.0-23.0	2.5-3.5	0.08-0.20	. . .	. . .



Priodweddau Mecanyddol

Cryfder Tynnol, min.	Cryfder Cynnyrch, min.	Elongation, min.	Caledwch Brinell, max
Mpa	Mpa	%	HB
620	450	25	290



Siart Maint Tiwb ASTM A789 UNS S31803

DN	NPS	D	Atodlen
	Modfedd	mm	XXS	5S	160	80S	XS	80	40	STD	40S	10S
6	1/8	10.30				2.41	2.41	2.41	1.73	1.73	1.73	1.24
8	1/4	13.70				3.02	3.02	3.02	2.24	2.24	2.24	1.65
10	3/8	17.10				3.20	3.20	3.20	2.31	2.31	2.31	1.65
15	1/2	21.30	7.47	1.65	4.78	3.73	3.73	3.73	2.77	2.77	2.77	2.11
20	3/4	26.70	7.82	1.65	5.56	3.91	3.91	3.91	2.87	2.87	2.87	2.11
25	1	33.40	9.09	1.65	6.35	4.55	4.55	4.55	3.38	3.38	3.38	2.77



Graddiad pwysedd tiwb SA 789 UNS S31803

Dimensiynau: goddefgarwch wal: ± 10%, OD 3.18mm x 0.89mm

Gradd	Uchafswm pwysau mewnol, bar
	20 gradd	50 gradd	100 gradd	150 gradd	200 gradd	250 gradd	300 gradd	350 gradd	400 gradd
1.4462 (SAF 2205)	1612	1612	1451	1350	1249	1189	-	-	-

Graddiad pwysau tiwbiau SA789 S31803 Yn unol â safon Americanaidd ASME B31.3

Dimensiynau: goddefgarwch wal: ± 10%, OD 3.18mm x 0.89mm

Gradd	Uchafswm pwysau mewnol, bar
	100 gradd F	200 gradd F	300 gradd F	400 gradd F	500 gradd F	600 gradd F	700 gradd F
S31803 (SAF 2205)	1251	1251	1205	1159	1134	1121	-



Ar gyfer tiwbiau ASTM A789 UNS S31803, os nad yw maint y lot yn fwy na 50 tiwb, rhaid dewis un sampl ar gyfer profion tynnol; os yw'r maint yn fwy na 50 tiwb, rhaid dewis dau diwb fel samplau ar gyfer profion tynnol. Rhaid i un pen pob tiwb gorffenedig fod yn destun prawf fflachio (ar gyfer tiwbiau di-dor) neu brawf fflangellu (ar gyfer tiwbiau wedi'u weldio). Rhaid i ehangiad fflachio lleiaf y diamedr mewnol fod yn 10%.
Os gofynnir amdano gan y prynwr, rhaid cynnal prawf hydrostatig yn unol â Manyleb A1016/A1016M; fodd bynnag, rhaid cyfrifo'r pwysedd prawf hydrostatig gan ddefnyddio'r gwerth 64,000 (441.2) yn lle 32,000 (220.6).

Cliciwch i weld yr adroddiad arolygu



Beth yw'r gwahaniaeth rhwng S31803 a SS316?

Mae UNS S31803 (2205 Duplex) yn ddur di-staen deublyg sy'n gallu gwrthsefyll cyrydiad uchel (22% Cr) a ddefnyddir yn aml mewn amgylcheddau garw, tra bod SS316 yn ddur di-staen austenitig safonol (18% Cr) a ddewiswyd oherwydd ei amlochredd a'i gost is. Mae S31803 yn darparu tua dwbl y cryfder cynnyrch, ymwrthedd tyllu uwch, a gwrthiant cracio cyrydiad straen clorid o'i gymharu â SS316.



Os oes gennych chi ofynion prosiect penodol ar gyfer tiwbiau ASTM A789/A789M UNS 31803, rydym yn croesawu eich archebion. Mae GNEE yn cadw rhestr sylweddol o'n-nwyddau gwerthu gorau i chi ddewis ohonynt. Mae'r tiwbiau hyn ar gael mewn ffurfiau di-dor a weldio; ar gyfer manylebau cyfansoddiad cemegol manwl neu i ofyn am samplau am ddim, cysylltwch â'n cyfleuster ar unwaith. Rydym yn cynnig prisiau cystadleuol a gwasanaeth eithriadol.

Mae ein cynnyrch yn cael ei becynnu gan ddefnyddio papur gwrth-ddŵr a strapio dur, gan gadw at ofynion pecynnu allforio safonol ar gyfer trafnidiaeth forwrol ac maent yn addas ar gyfer gwahanol ddulliau cludo; fel arall, gellir addasu deunydd pacio yn unol â manylebau cleientiaid.
Pecynnu
Pecynnu Allforio Safonol ar gyfer Platiau Dur Di-staen

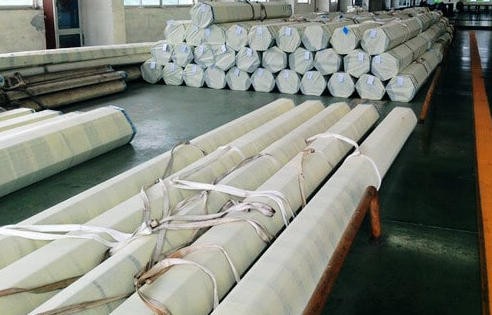

1. gorffeniad wyneb caboledig; 2. Pecynnu wedi'i bwndelu;

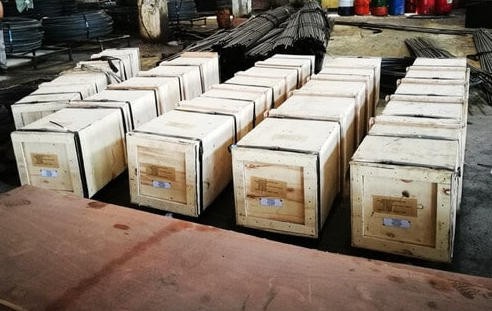

3. Pecynnu crât pren; Pecynnu paled pren.
