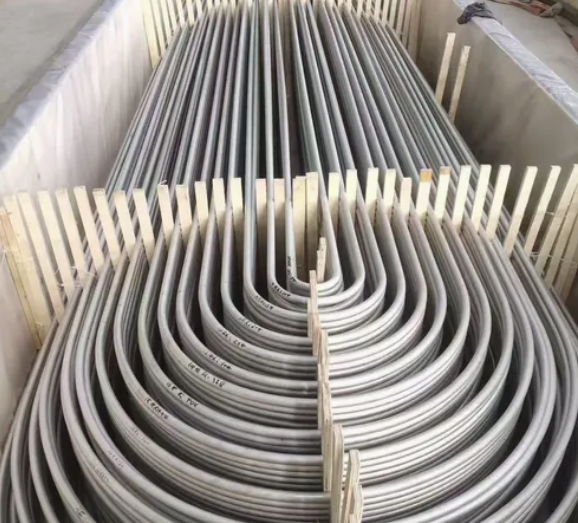

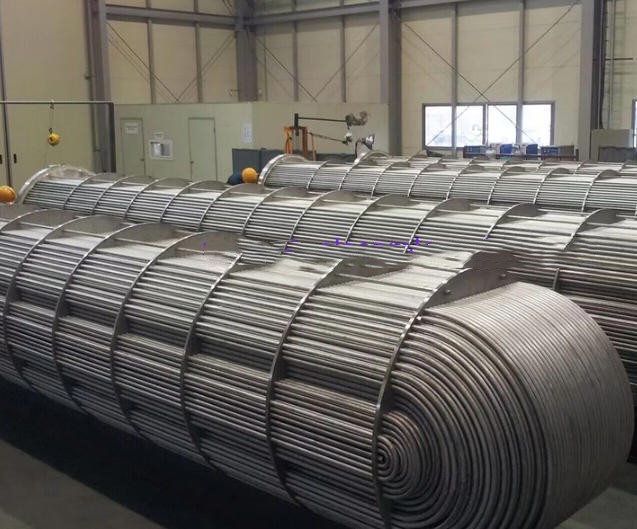

ASTM A213 TP321 U-Tiwb ar gyfer Cyfnewidwyr Gwres

Mae GNEE, fel cyflenwr proffesiynol o diwbiau plygu dur di-staen U-, yn darparu tiwbiau cyfnewidydd gwres tiwb dur di-staen austenitig TP321 (UNS S32100) dur gwrthstaen U- sefydlog yn unol â safonau ASTM A213 / SA213M ac ASME SA2213. Mae'r cynnyrch yn cael ei weithgynhyrchu o diwbiau di-dor o ansawdd uchel, sy'n cael ei weithgynhyrchu o diwbiau di-dor o ansawdd uchel, sy'n cael eu cynhyrchu o diwbiau di-dor o ansawdd uchel. anelio (oeri cyflym o 920-1150 gradd) i sicrhau'r ymwrthedd cyrydiad gorau posibl. Mae pob adran U-tro yn destun triniaeth lleddfu straen awtomatig a reolir gan dymheredd, gan atal sensitifrwydd cyrydiad rhyng-gronynnog a achosir gan driniaeth wres i bob pwrpas. Rheolir y gyfradd teneuo waliau yn yr ardal blygu o fewn Llai na neu'n hafal i 10%, ac mae hirgrwn yn cydymffurfio'n llwyr â gofynion ASME B16.49.

ASTM A213 TP321 U-Proses Gweithgynhyrchu Tiwbiau

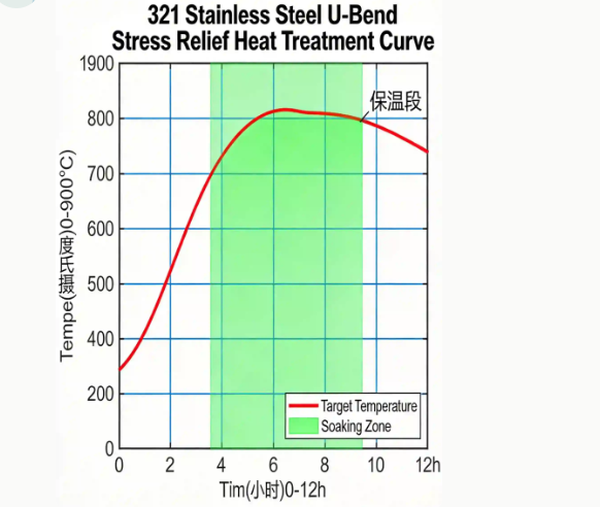

Ynghlwm mae'r gromlin lleddfu straen ar gyfer ein troadau U- dur gwrthstaen 321.

Mae cyfnewidwyr gwres tiwb TP321 dur di-staen U-yn cynnig cryfder rhwygiad tymheredd uchel uchel sy'n gwella'n sylweddol a gwrthiant ymgripiad o'i gymharu â 304 o ddur di-staen. Gallant weithredu'n sefydlog mewn-tymheredd uchel-tymheredd hir yn amrywio o 427-816 gradd (800-1500 gradd F), gan eu gwneud yn arbennig o addas ar gyfer systemau cyfnewid gwres gyda chylchrediad thermol aml.

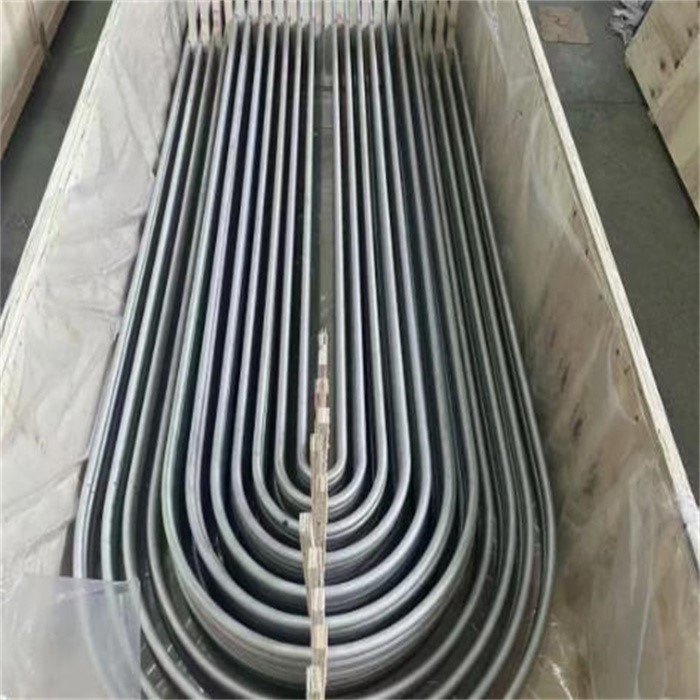

Rydym yn cyflenwi 321 o diwbiau plygu SS U- gydag ystod diamedr allanol o Φ6 mm i Φ76.2 mm (NPS 1/4" i 3"), a thrwch wal o 1.0 mm i 10 mm. Gellir addasu'r radiws plygu (R) yn unol â gofynion gosodiad taflen tiwb cyfnewidydd gwres. Gall y darn syth cyn plygu gyrraedd hyd at 30 metr, gyda thorri wedi'i addasu ar gael ar gais.



Mae pob swp yn cael tystysgrif deunydd EN 10204 3.1. Ar gais, gallwn hefyd ddarparu adroddiadau prawf hydrostatig (pwysedd prawf fel arfer Yn fwy na neu'n hafal i bwysau dylunio 1.5 gwaith), yn ogystal ag adroddiadau profi cerrynt trolif (ET) neu brofion ultrasonic (UT) i sicrhau bod diffygion yn cael eu danfon. Mae'r cynnyrch yn cydymffurfio'n llawn â chodau pwysau llestr pwysedd PED 2014/68/EU ac ASME Adran VIII.



Manyleb ASTM A213 TP321 U-Tiwb ar gyfer Cyfnewidwyr Gwres

Nodwedd	Manyleb
Safonol	ASTM A213 / ASME SA213
Gradd	TP321 (Titaniwm Sefydlog)
Dynodiad UNS	S32100
Cyfwerth DIN/EN	1.4541 (X6CrNiTi18-10)
Strwythur	Dur Di-staen Austenitig Di-dor
Diamedr Allanol (OD)	12.7 mm - 38.1 mm (0.5" - 1.5")
Trwch Wal (WT)	1.2 mm - 3.5 mm (Wal Cyfartalog neu Isafswm)
Radiws plygu (R)	1.5 × OD hyd at 1250 mm
Hyd y Coes	Hyd at 12,000 mm (hyd syth cyn plygu)
Goddefgarwch Plygu	Radiws: ±1.5 mm; Hyd y goes: ±3.0 mm
Teneuo Wal	Wedi'i gyfrifo yn unol â gofynion TEMA / ASTM A213



Cyfansoddiad Cemegol (ASTM A213)

Elfen	carbon (C)	Manganîs (Mn)	Ffosfforws (P)	sylffwr (S)	silicon (Si)	Cromiwm (Cr)	Nicel (Ni)	Titaniwm (Ti)
Pwysau %	0.08 uchafswm	2.00 uchafswm	0.045 uchafswm	0.030 uchafswm	1.00 uchafswm	17.0 - 19.0	9.0 - 12.0	5×(C+N)5×(C+N) mun / 0.70 max



Priodweddau Mecanyddol (Ar Dymheredd Ystafell)

Eiddo	Gwerth Metrig	Gwerth Ymerodrol
Cryfder tynnol (Rm)	Yn fwy na neu'n hafal i 515 MPa	Yn fwy na neu'n hafal i 75 ksi
Cryfder Cynnyrch (Rp0.2)	Yn fwy na neu'n hafal i 205 MPa	Yn fwy na neu'n hafal i 30 ksi
elongation (A5)	Mwy na neu'n hafal i 35%	Mwy na neu'n hafal i 35%
Caledwch (Rockwell B)	Llai na neu'n hafal i 90 HRB	Llai na neu'n hafal i 192 HBW



Priodweddau Corfforol

Eiddo	Gwerth
Dwysedd	7.92 g/cm³ (0.286 lb/in³)
Ymdoddbwynt	1398 - 1446 gradd
Dargludedd Thermol ( 100 gradd )	16.1 W/m·K
Modwlws Elastigedd	193 GPa
Gwrthiant Trydanol	0.72 μΩ·m



Siart Pwysau Mesurydd BWG ar gyfer trwch Wal Tiwb (Tiwb Cyfnewid Gwres a thiwb cyddwysyddion a thiwb boeler)

Diamedr y tu allan		Pwysau Tiwb Dur Di-staen (kg / m)
		Mesurydd gwifren Birmingham Trawsnewid o BWG i mm
		25 BWG	22 BWG	21 BWG	20 BWG	19 BWG	18 BWG	17 BWG	16 BWG	15 BWG	14 BWG	13 BWG	12 BWG	11 BWG	10 BWG
mm	modfedd	0.51 mm	0.71 mm	0.81 mm	0.89 mm	1.07 mm	1.24 mm	1.47 mm	1.65 mm	1.83 mm	2.11 mm	2.41 mm	2.77 mm	3.05 mm	3.4 mm
6.35	1/4	0.074	0.1	0.112	0.121	0.141	0.158	0.179	0.193	0.206	-	-	-	-	-
9.53	3/8	0.115	0.156	0.176	0.192	0.225	0.256	0.295	0.324	0.351	0.39	0.427	0.466	-	-
12.7	1/2	-	0.212	0.24	0.262	0.31	0.354	0.411	0.454	0.496	0.557	0.618	0.685	0.733	0.788
15.88	5/8	-	0.268	0.304	0.332	0.395	0.452	0.528	0.585	0.64	0.724	0.809	0.905	0.975	1.057
19.05	3/4	-	0.324	0.368	0.403	0.479	0.55	0.644	0.715	0.785	0.89	0.999	1.123	1.216	1.325
25.4	1	-	-	0.496	0.543	0.648	0.746	0.876	0.976	1.074	1.224	1.38	1.561	1.698	1.863
31.75	1 1/4	-	-	-	0.684	0.818	0.942	1.109	1.237	1.364	1.558	1.761	2	2.18	2.401
38.1	1 1/2	-	-	-	-	0.987	1.139	1.341	1.498	1.653	1.892	2.143	2.438	2.663	2.939
44.5	1 3/4	-	-	-	-	1.158	1.336	1.576	1.761	1.945	2.228	2.527	2.879	3.149	3.481
50.8	2	-	-	-	-	1.325	1.531	1.806	2.02	2.232	2.559	2.905	3.314	3.628	4.014
63.5	2 1/2	-	-	-	-	-	-	2.271	2.542	2.811	3.227	3.667	4.19	4.593	5.09
76.2	3	-	-	-	-	-	-	-	3.064	3.39	3.894	4.43	5.067	5.558	6.166
88.9	3 1/2	-	-	-	-	-	-	-	3.586	3.969	4.562	5.192	5.943	6.522	7.241
101.6	4	-	-	-	-	-	-	-	4.108	4.548	5.229	5.955	6.819	7.487	8.317
114.3	4 1/2	-	-	-	-	-	-	-	-	-	5.897	6.717	7.696	8.452	9.393

Anfonwch eich cynllun tubesheet neu luniadau dylunio; bydd ein peirianwyr yn rhoi cynnig technegol manwl i chi o fewn 24 awr.

ASTM A213 U pris tiwb plygu fesul metr



U tiwb blygu TP321 Ceisiadau

Cyfnewidwyr Gwres: Cyfnewidwyr gwres cregyn a thiwb mewn purfeydd olew.
Planhigion Pŵer: Tiwbiau superheater a thiwbiau boeler.
Prosesu Cemegol: Offer ar gyfer cynhyrchu asid nitrig a chemegau anweddol.
Awyrofod: Systemau gwacáu a maniffoldiau.



Y chwarter diwethaf, fe wnaethom gyflenwi 500 set o diwbiau TP321 U ar gyfer ailwampio cyfnewidwyr gwres mewn purfa yn y Dwyrain Canol, gan basio arolygiad trydydd parti trwyadl yn llwyddiannus.

Cliciwch i Weld Deunyddiau'r Prosiect



Triniaeth a Phrofi Gwres (Rheoli Ansawdd)

Proses / Prawf	Disgrifiad
Ateb Anelio	Mae tiwbiau syth yn cael eu anelio hydoddiant ar 1040 gradd min, ac yna diffodd.
Lleddfu Straen	U-Triniaeth wres ardal plygu ar gael ar gais (Electric Resistance neu Furnace).
Prawf Hydrostatig	100% wedi'i brofi yn ôl ASTM A450 / A1016.
Eddy Prawf Cyfredol	100% nad yw'n{1}}brofion dinistriol (NDT) cyn plygu.
Prawf Pasio Pêl	Yn sicrhau nad oes cyfyngiad diamedr mewnol yn ardal y tro.
Prawf Penetrant Dye	Wedi'i berfformio ar ardal y tro i ganfod craciau arwyneb.

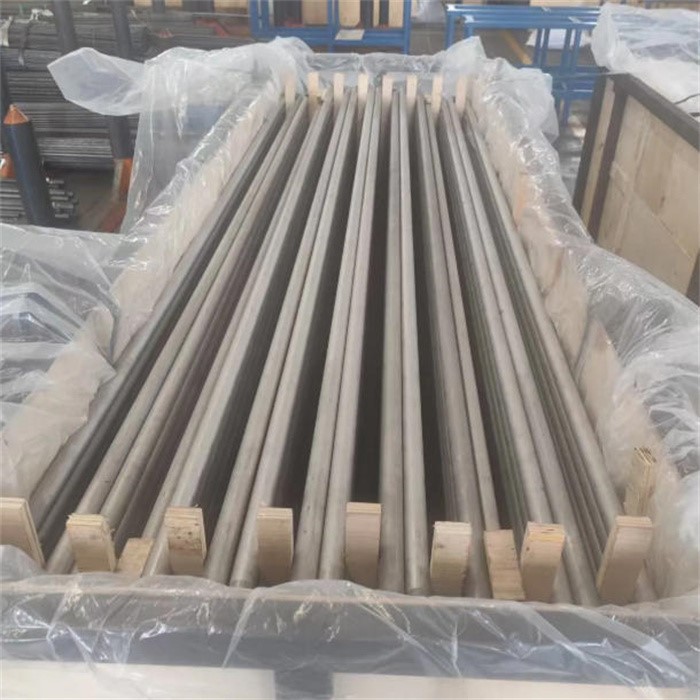

Pecynnu i'w Allforio (Safon Gnee)

Diogelu Bwndel: Mae tiwbiau'n cael eu bwndelu â chapiau pen plastig.

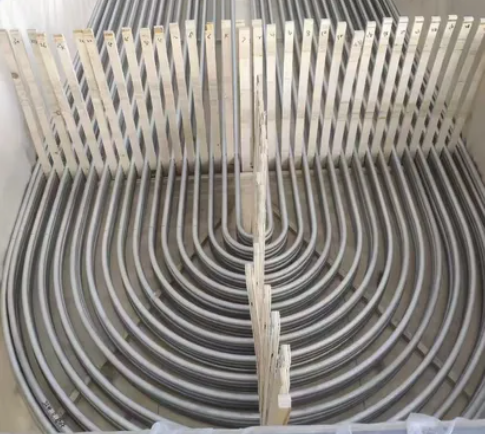

Cefnogaeth Fewnol: Mae troadau U- yn cael eu gwahanu gan ranwyr fertigol (pren neu blastig) i atal difrod dirgryniad.
Achos Allanol: Blychau pren trwm sy'n addas i'r môr (yn cydymffurfio ag ISPM15) neu fframiau dur siâp "U".
