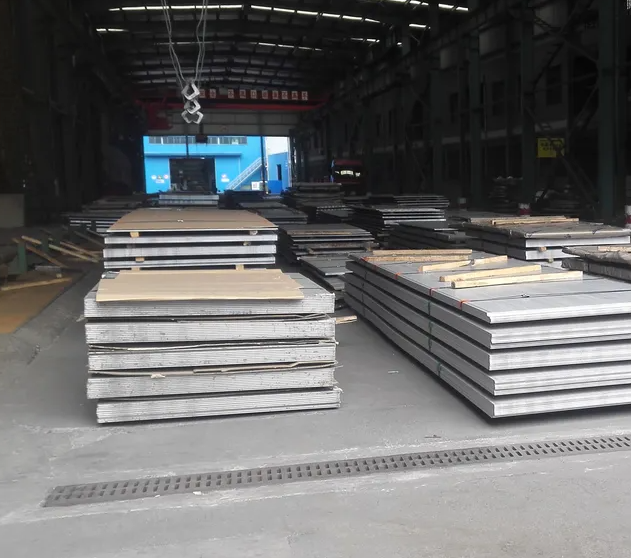

SUS420J2 Taflen Dur Di-staen Wedi'i Rolio Oer ar gyfer Cyllell
Gadewch neges
Beth yw Dur Di-staen SUS420J2?
Mae SUS420J2 yn radd dur di-staen martensitig o dan safon JIS, sy'n adnabyddus am ei galedwch rhagorol, ei wrthwynebiad gwisgo, a'i wrthwynebiad cyrydiad da ar ôl triniaeth wres. Fe'i defnyddir yn eang wrth gynhyrchu offer torri, yn enwedig llafnau cyllell.
Mae GNEE yn cyflenwi dalennau dur gwrthstaen rholio oer SUS420J2 o ansawdd uchel sydd wedi'u cynllunio'n arbennig ar gyfer cymwysiadau cyllyll ac offer torri. Mae ein cynnyrch wedi cael ei allforio i fwy na 50 o wledydd, gan gynnwys Ewrop, De-ddwyrain Asia, y Dwyrain Canol, a'r Americas, ac fe'u defnyddiwyd yn helaeth mewn caledwedd, cyllell gegin, a gweithgynhyrchu offer diwydiannol, gyda channoedd o achosion llwyddiannus.

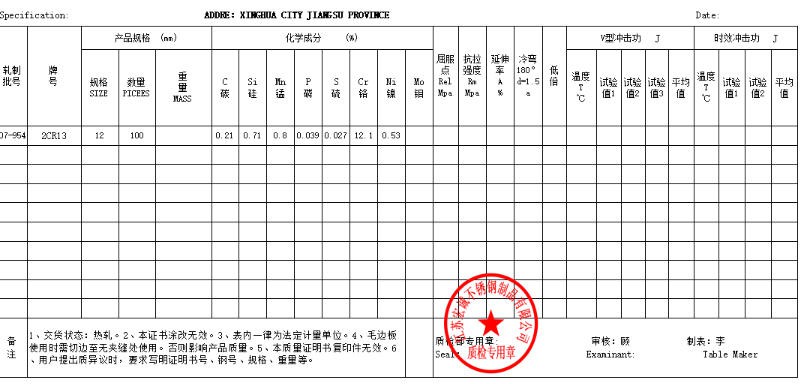

Mae gennym ardystiadau awdurdodol fel ISO 9001, SGS, a Thystysgrifau Prawf Melin (MTC), gan sicrhau olrhain ansawdd llym a pherfformiad swp sefydlog.
Mae cyfansoddiad cemegol dalennau dur di-staen SUS420J2 yn cael ei reoli'n llym, gyda chynnwys carbon o 0.26-0.35% a chynnwys cromiwm o 12.0-14.0%, gan ddarparu caledwch rhagorol a chadw ymyl. Ar ôl diffodd a thymheru'n iawn, gall y caledwch gyrraedd HRC 52-58, gall y cryfder tynnol gyrraedd 750-900 MPa, ac mae'r deunydd yn cynnal caledwch da gyda risg isel o naddu.
Cynhyrchir taflenni SUS420J2 gan ddefnyddio proses rolio oer, gan sicrhau rheolaeth dimensiwn manwl gywir. Mae'r trwch yn amrywio o 0.4 mm i 6.0 mm, gyda goddefgarwch wedi'i reoli o fewn ± 0.02 mm. Ychydig iawn o amrywiad trwch sydd gan y dalennau, straen mewnol wedi'i ryddhau'n llawn, dim dadffurfiad yn ystod torri laser, a llai o lwfans malu. Mae gorffeniadau arwyneb yn cynnwys caboli 2B, BA, a Rhif 4 (Ra Llai na neu'n hafal i 0.6 μm), gan gynnig perfformiad malu a sgleinio rhagorol. Mae pob dalen yn cael ei brofi gwastadrwydd, profi caledwch, ac archwiliad ultrasonic i sicrhau ei fod yn rhydd o gynhwysiant a chraciau.
Manylebau Coil Dur SUS420J2
| Eitem | Manyleb |
|---|---|
| Math o Gynnyrch | Coil / Taflen Dur Di-staen Wedi'i Rolio Oer |
| Safonol | JIS G 4305 |
| Gradd Deunydd | SUS420J2 |
| Triniaeth Wyneb | 2B Gorffen |
| Gradd Amddiffyn | Gyda Rhyngddalennog Papur / Leinin Papur |
| Pwysau Coil Uchaf | 2.5 tunnell |
| Lled | 1,000 mm |
| Trwch | 1.0 mm |
| Diamedr Mewnol (ID) | 508 mm (20 modfedd) |
| Diamedr Allanol (OD) | Uchafswm. 1,200 mm |
| Triniaeth Ymyl | Hollt / Deburred / Tocio |
| Triniaeth Gwres | Wedi'i gyflenwi mewn Cyflwr Annealed |
| Maes Cais | Gweithgynhyrchu Cyllyll / Offer Cegin |
| Nifer |
20 tunnell y mis |
| Amser Arweiniol | 45-60 diwrnod |
Cyfansoddiad Cemegol (Ffracsiwn Màs, wt.%)
| Elfen | carbon (C) | silicon (Si) | Manganîs (Mn) | Ffosfforws (P) | sylffwr (S) | Cromiwm (Cr) | Nicel (Ni)* |
| Gwerth Safonol | 0.26 – 0.40 | Llai na neu'n hafal i 1.00 | Llai na neu'n hafal i 1.00 | Llai na neu'n hafal i 0.040 | Llai na neu'n hafal i 0.030 | 12.00 – 14.00 | Llai na neu'n hafal i 0.60 |
| Gwerth Nodweddiadol | 0.33 | 0.45 | 0.50 | 0.025 | 0.002 | 13.20 | 0.15 |
*Mae nicel yn elfen weddilliol oni nodir yn wahanol.
Priodweddau Mecanyddol (Cyflwr Cyflenwi Cyflwr Annealed)
Mae'r deunydd fel arfer yn cael ei gyflenwi mewn cyflwr anelio (meddal), gan ei wneud yn addas ar gyfer blancio a thorri laser.
| Eiddo | Gwerth | Uned |
|---|---|---|
| Cryfder Tynnol (Rm) | Yn fwy na neu'n hafal i 520 | MPa |
| Cryfder Cnwd (Rp0.2) | Yn fwy na neu'n hafal i 225 | MPa |
| Elongation (A50mm) | Yn fwy na neu'n hafal i 18 | % |
| Caledwch (HV) | Llai na neu'n hafal i 235 | Vickers |
| Caledwch (HRB) | Llai na neu'n hafal i 99 | Rockwell B |
Proses Trin Gwres o Dur Di-staen SUS420J2 ar gyfer Cyllell
| Proses | Amrediad Tymheredd | Dull Oeri | Caledwch nodweddiadol |
|---|---|---|---|
| Anelio | 750 - 800 gradd | Oeri ffwrnais | Llai na neu'n hafal i 235 HV |
| Caledu (Quenching) | 980 - 1050 gradd | quenching olew neu oeri aer | 52 - 55 HRC (fel-wedi'i ddiffodd) |
| tymheru | 150 - 250 gradd | Oeri aer | 50 - 54 HRC (caledwch terfynol) |
SUS420J2 Plât di-staen Priodweddau Ffisegol
| Eiddo | Gwerth | Uned |
|---|---|---|
| Dwysedd | 7.75 | g/cm³ |
| Modwlws Elastigedd | 200 | GPa |
| Dargludedd Thermol ( ar 100 gradd ) | 24.9 | W/(m·K) |
| Gwres Penodol | 460 | J/(kg·K) |
| Priodweddau Magnetig | Ffromagnetig | Magnetig iawn |
Opsiynau Gorffen Arwyneb
| Cod Gorffen | Disgrifiad | Defnydd Nodweddiadol mewn Cyllyll |
| 2B | Llyfn, oer-rholio, trin â gwres, piclo, croen wedi pasio | Pwrpas cyffredinol, llafnau lled-orffen |
| BA | Bright Annealed (Drych-hoffi) | Llafnau addurniadol, llestri cegin pen uchel |
| Rhif 4 | Wedi'i sgleinio â sgraffinio rhwyll 150-180 | Gorffeniad brwsh ar gyfer dolenni neu lafnau cyfleustodau |
| HL (Gwallt) | Caboli llinellol parhaus | Arwynebau pensaernïol neu offer esthetig |
SUS420J2 Dalennau di-staen Goddefgarwch Dimensiwn (Taflen Rolio Oer)
| Trwch (mm) | Goddefgarwch (mm) | Goddefgarwch Lled (mm) | Cambr (mm/2m) |
| 0.50 – 1.00 | ± 0.04 | + 0.30 / - 0 | Llai na neu'n hafal i 2.0 |
| 1.01 – 2.00 | ± 0.06 | + 0.50 / - 0 | Llai na neu'n hafal i 1.5 |
| 2.01 – 3.00 | ± 0.08 | + 0.70 / - 0 | Llai na neu'n hafal i 1.5 |

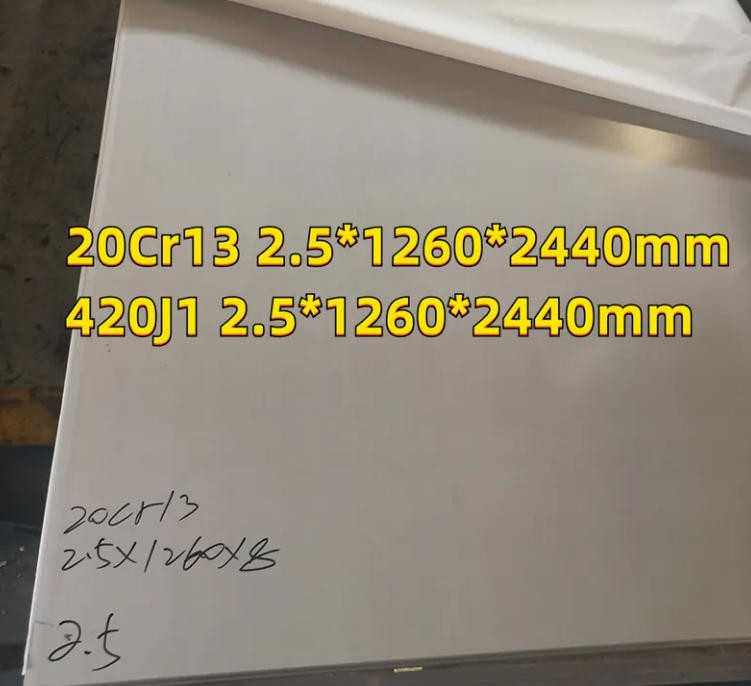

420J2 vs. 420Taflenni J1: Gwahaniaethau
Mae'r prif wahaniaeth rhwng dalennau dur gwrthstaen 420J1 a 420J2 yn gorwedd yn eu cynnwys carbon, sy'n effeithio'n uniongyrchol ar eu caledwch, eu cryfder a'u cymwysiadau arfaethedig. Yn gyffredinol, mae gan 420J2 gynnwys carbon uwch (0.26-0.40%) o'i gymharu â 420J1 (0.16-0.25%), gan arwain at fwy o galedwch a chadw ymyl ar gyfer gradd J2.
420J2 vs 440C Taflenni Dur Di-staen: Cyllyll
Mae dur di-staen 440C yn fwy addas ar gyfer llafnau na 420J2. Mae ganddo galedwch uwch (58-60 HRC), gwell cadw ymylon, a mwy o ymwrthedd i draul, sy'n ei wneud yn ddelfrydol ar gyfer cyllyll hela perfformiad uchel neu gyllyll EDC (Cario Bob Dydd) Mae J2 yn ddur fforddiadwy sy'n gallu gwrthsefyll cyrydiad, ond oherwydd ei allu i gadw ymylon yn waeth a'i hogi'n haws, mae cyllyll plymio neu gyllyll yn haws ei hogi, mae'n fwy addas ar gyfer cyllyll y gegin. offer.

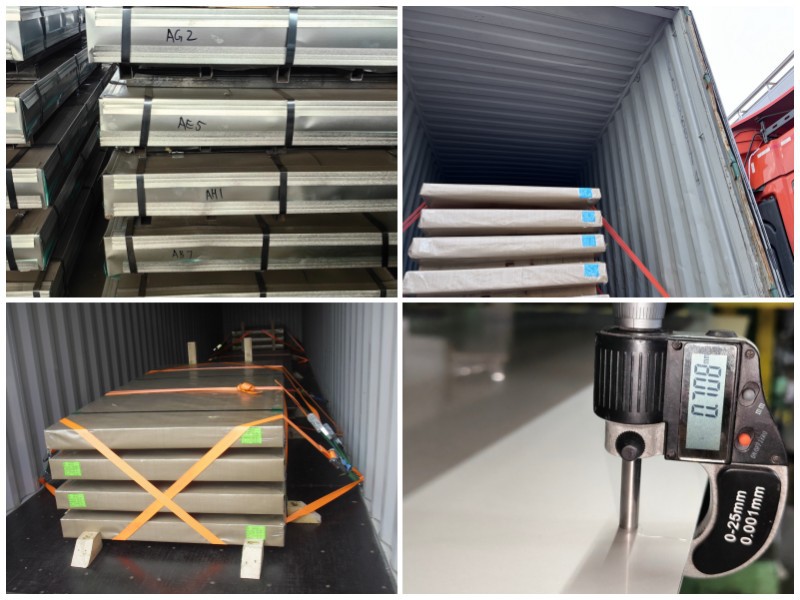

Ar gyfer pecynnu a chludo, mae pob dalen ddur di-staen yn cael ei thrin ar gyfer ymwrthedd lleithder a'i selio'n ddiogel gan ddefnyddio cewyll pren, paledi, neu ddeunydd lapio swigod. Defnyddir cynwysyddion safonol neu gerbydau cludo pwrpasol wrth eu cludo i sicrhau cywirdeb a diogelwch y nwyddau wrth eu cludo. Rydym yn cynnig llongau byd-eang, gyda chylch dosbarthu arferol o 7- 15 diwrnod o'r cynhyrchiad i'r danfoniad, gan sicrhau danfoniad ar amser i'n cwsmeriaid.
Ar ôl bwndelu, mae'r taflenni'n llawn papur gwrth-ddŵr a phaledi pren. Mae'r pecyn yn gadarn i atal difrod yn ystod cludiant a gellir ei addasu yn unol â rheoliadau a gofynion cwsmeriaid. At hynny, mae labeli clir yn cael eu gosod ar y tu allan i becynnu'r cynnyrch er mwyn adnabod gwybodaeth am gynnyrch ac ansawdd yn hawdd.
