Dimensiynau Pibellau ASTM A312
Gadewch neges
Mae ASTM A312 yn safon a sefydlwyd gan Gymdeithas Profi a Deunyddiau America (ASTM) sy'n llywodraethu gofynion gweithgynhyrchu a phriodweddau mecanyddol pibellau dur di-staen austenitig di-dor a weldio. Mae'r safon hon yn cwmpasu ystod o Feintiau Pibell Enwol (NPS) o 1/8 modfedd (6.4 mm) i 30 modfedd (760 mm), gydag amserlenni trwch wal yn amrywio o SCH 5S i XXS, ac fe'i defnyddir yn eang mewn sectorau fel y diwydiannau petrolewm, nwy naturiol, cemegol a bwyd.
Dimensiynau Pibell Dur Di-staen wedi'i Weldio a Di-dor ASTM A312 (Tabl 1.1)
Mae'r dimensiynau safonedig ar gyfer pibell ddur di-staen wedi'i weldio a di-dor, fel y nodir yn ANSI B36.19, wedi'u rhestru yma. Mae'r dimensiynau hyn hefyd yn berthnasol i bibellau a weithir yn oer iawn. Gellir dodrefnu pibellau o ddimensiynau eraill hefyd, ar yr amod ei fod yn cydymffurfio â holl ofynion eraill y fanyleb hon.
| Dynodwr yr NPS | Diamedr y tu allan | Trwch Wal Enwol | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| mewn. | mm | Atodlen 5Sᴬ | Atodlen 10Sᴬ | Atodlen 40S | Atodlen 80S | |||||
| mewn. | mm | mewn. | mm | mewn. | mm | mewn. | mm | |||
| ⅛ | 0.405 | 10.29 | ... | ... | 0.049 | 1.24 | 0.068 | 1.73 | 0.095 | 2.41 |
| ¼ | 0.540 | 13.72 | ... | ... | 0.065 | 1.65 | 0.088 | 2.24 | 0.119 | 3.02 |
| ⅜ | 0.675 | 17.15 | ... | ... | 0.065 | 1.65 | 0.091 | 2.31 | 0.126 | 3.20 |
| ½ | 0.840 | 21.34 | 0.065 | 1.65 | 0.083 | 2.11 | 0.109 | 2.77 | 0.147 | 3.73 |
| ¾ | 1.050 | 26.67 | 0.065 | 1.65 | 0.083 | 2.11 | 0.113 | 2.87 | 0.154 | 3.91 |
| 1.0 | 1.315 | 33.40 | 0.065 | 1.65 | 0.109 | 2.77 | 0.133 | 3.38 | 0.179 | 4.55 |
| 1¼ | 1.660 | 42.16 | 0.065 | 1.65 | 0.109 | 2.77 | 0.140 | 3.56 | 0.191 | 4.85 |
| 1½ | 1.900 | 48.26 | 0.065 | 1.65 | 0.109 | 2.77 | 0.145 | 3.68 | 0.200 | 5.08 |
| 2 | 2.375 | 60.33 | 0.065 | 1.65 | 0.109 | 2.77 | 0.154 | 3.91 | 0.218 | 5.54 |
| 2½ | 2.875 | 73.03 | 0.083 | 2.11 | 0.120 | 3.05 | 0.203 | 5.16 | 0.276 | 7.01 |
| 3 | 3.500 | 88.90 | 0.083 | 2.11 | 0.120 | 3.05 | 0.216 | 5.49 | 0.300 | 7.62 |
| 3½ | 4.000 | 101.60 | 0.083 | 2.11 | 0.120 | 3.05 | 0.226 | 5.74 | 0.318 | 8.08 |
| 4 | 4.500 | 114.30 | 0.083 | 2.11 | 0.120 | 3.05 | 0.237 | 6.02 | 0.337 | 8.56 |
| 5 | 5.563 | 141.30 | 0.109 | 2.77 | 0.134 | 3.40 | 0.258 | 6.55 | 0.375 | 9.52 |
| 6 | 6.625 | 168.28 | 0.109 | 2.77 | 0.134 | 3.40 | 0.280 | 7.11 | 0.432 | 10.97 |
| 8 | 8.625 | 219.08 | 0.109 | 2.77 | 0.148 | 3.76 | 0.322 | 8.18 | 0.500 | 12.70 |
| 10 | 10.750 | 273.05 | 0.134 | 3.40 | 0.165 | 4.19 | 0.365 | 9.27 | 0.500ᴮ | 12.70ᴮ |
| 12 | 12.750 | 323.85 | 0.156 | 3.96 | 0.180 | 4.57 | 0.375ᴮ | 9.52ᴮ | 0.500ᴮ | 12.70ᴮ |
| 14 | 14.000 | 355.60 | 0.156 | 3.96 | 0.188ᴮ | 4.78ᴮ | ... | ... | ... | ... |
| 16 | 16.000 | 406.40 | 0.165 | 4.19 | 0.188ᴮ | 4.78ᴮ | ... | ... | ... | ... |
| 18 | 18.000 | 457.20 | 0.165 | 4.19 | 0.188ᴮ | 4.78ᴮ | ... | ... | ... | ... |
| 20 | 20.000 | 508.00 | 0.188 | 4.78 | 0.218ᴮ | 5.54ᴮ | ... | ... | ... | ... |
| 22 | 22.000 | 558.80 | 0.188 | 4.78 | 0.218ᴮ | 5.54ᴮ | ... | ... | ... | ... |
| 24 | 24.000 | 609.60 | 0.218 | 5.54 | 0.250 | 6.35 | ... | ... | ... | ... |
| 30 | 30.000 | 762.00 | 0.250 | 6.35 | 0.312 | 7.92 | ... | ... | ... | ... |
ᴬ Nid yw trwch waliau Atodlenni 5S a 10S yn caniatáu edafu yn unol â Safon Genedlaethol America ar gyfer Trywyddau Pibellau (ANSI B1.20.1).
ᴮ Nid yw’r rhain yn cydymffurfio â’r Safon Genedlaethol Americanaidd ar gyfer Pibellau Dur Gyr Wedi’u Weldio a Di-dor (ANSI B36.10-1979).
Ac eithrio'r cyfyngiadau ymhlyg ar drwch wal pibellau di-dor a osodir gan y cyfyngiadau pwysau a nodir ym Manyleb A 999/A 999M, rhaid i drwch wal pibellau di-dor a phibellau wedi'u weldio ar unrhyw adeg gydymffurfio â'r gofynion goddefgarwch a nodir yn Nhabl 1.2; fodd bynnag, ar gyfer pibellau wedi'u weldio, mae'r ardal weldio wedi'i heithrio o'r cyfyngiad "dros oddefgarwch". Ar gyfer deunyddiau pibell a archebir yn ôl Maint Pibell Enwol (NPS) a Rhif Atodlen, rhestrir y trwch wal a'r gwerthoedd diamedr allanol sydd i'w mesur at ddibenion gwirio cydymffurfiaeth â'r gofyniad hwn yn Nhabl 1.1.
TABL 1.2 Amrywiadau a Ganiateir mewn Trwch Waliau
| Dynodwr yr NPS | Goddefgarwch, % o Enwol | |
|---|---|---|
| Drosodd | Dan | |
| ⅛ i 2½ gan gynnwys, pob cymarebau t/D | 20.0 | 12.5 |
| 3 i 18 gan gynnwys, t/D hyd at 5 % gan gynnwys. | 22.5 | 12.5 |
| 3 i 18 gan gynnwys, t/D > 5 % | 15.0 | 12.5 |
| 20 a mwy, wedi'u weldio, pob cymarebau t/D | 17.5 | 12.5 |
| 20 a mwy, di-dor, t/D hyd at 5% gan gynnwys. | 22.5 | 12.5 |
| 20 a mwy, di-dor, t/D > 5 % | 15.0 | 12.5 |
t=Trwch Wal Enwol
D=Archebwyd y Tu Allan i'r Diamedr
cymhareb t/D=Cymhareb trwch wal-i-cymhareb diamedr allanol, a ddefnyddir i wahaniaethu rhwng pibellau muriog tenau a thrwchus-
NPS=Maint Pibell Enwol (diamedr pibell enwol safonol UDA, mewn modfeddi)
Dros/Dan=Gwyriad a ganiateir (fel canran) o'i gymharu â thrwch enwol y wal
3.1 Ar gyfer pibell wedi'i weldio sydd â diamedr sy'n hafal i neu'n fwy na NPS 6 a thrwch wal enwol sy'n hafal i neu'n fwy na 0.200 modfedd, gellir gwneud atgyweiriadau weldio trwy ychwanegu metel llenwi cydnaws; bydd atgyweiriadau o'r fath yn cael eu gwneud gan ddefnyddio'r un gweithdrefnau â'r rhai a nodir ar gyfer atgyweirio diffygion platiau yn yr adran "Atgyweirio Weld" o Fanyleb A 999/A 999M.
3.2 Ni fydd hyd yr atgyweiriad weldio yn fwy nag 20% o gyfanswm hyd y weldio.
3.3 Rhaid gwneud atgyweiriadau Weld gan ddefnyddio'r broses Weldio Arc Twngsten Nwy (GTAW); rhaid i'r wifren llenwi noeth a ddefnyddir fod o'r un dosbarthiad â gradd y bibell ddur di-staen sy'n cael ei hatgyweirio a rhaid iddo gydymffurfio â gofynion rhifyn diweddaraf Manyleb AWS A5.9 (dangosir dosbarthiadau penodol yn Nhabl 5). Fel arall, yn amodol ar gymeradwyaeth y prynwr-a lle bo angen oherwydd y gofynion ar gyfer ymwrthedd cyrydiad neu nodweddion perfformiad eraill-gellir gwneud atgyweiriadau weldio gan ddefnyddio'r broses GTAW gyda metel llenwi â chynnwys aloi sy'n uwch na chynnwys y metel sylfaen.
TABL 5 Manyleb Metel Pibell a Filler
| Gradd Pibell | Dynodiad Pipe UNS | Filler Metal AWS Dosbarth A5.9 | Dynodiad Filler Metal UNS |
|---|---|---|---|
| TP304 | S30400 | ER308 | S30800, W30840 |
| TP304L | S30403 | ER308L | S30883, W30843 |
| TP304N | S30451 | ER308 | S30880, W30840 |
| TP304LN | S30453 | ER308L | S30883, W30843 |
| TP304H | S30409 | ER308 | S30880, W30840 |
| TP309Cb | S30940 | … | … … |
| TP309S | S30908 | … | … … |
| TP310Cb | S31040 | … | … … |
| TP310S | S31008 | … | … … |
| S31272 | S31272 | … | … … |
| TP316 | S31600 | ER316 | S31680, W31640 |
| TP316L | S31603 | ER316L | S31683, W31643 |
| TP316N | S31651 | ER316 | S31680, W31640 |
| TP316LN | S31653 | ER316L | S31683, W31643 |
| TP316H | S31609 | ER316H | S31680, W31640 |
| TP321 | S32100 | ER321ER347 | S32180, W32140S34780, W34740 |
| TP347 | S34700 | ER347 | S34780, W34740 |
| TP348 | S34800 | ER347 | S34780, W34740 |
| TPXM-19 | S22100 | ER209 | S20980, W32240 |
| TPXM-29 | S28300 | ER240 | S23980, W32440 |
| … | N08367 | … | N06625 |
| … | S20400 | ER209 | S20980, W32240 |
| … | N08926 | … | N06625 |
Dogfennau Cyfeiriedig
Safon ASTM:Manyleb Safonol 999/A 999M ar gyfer Gofynion Cyffredinol ar gyfer Pibellau Aloi a Dur Di-staen
Safon ANSI:B1.20.1 Trywyddau Pibellau (Cyffredinol)
B36.10 Pibell Dur Gyr Wedi'i Weldio a Di-dor
B36.19 Pibell Dur Di-staen
Safon ASME:Cod Boeler ASME a Llestr Pwysedd: Adran VIII
Safon AWS:A5.9 Cyrydiad-Gwrthsefyll Cromiwm a Chromiwm-Gwialenni Weldio Dur Nickel ac Electrodau Moel
Mae Gnee yn cynnal partneriaethau strategol hirdymor gyda melinau dur mawr Tsieina (fel TISCO, BAOSTEEL, a TSINGSHAN), gan sicrhau bod ein deunyddiau crai yn ddilys ac am bris cystadleuol. Rydym yn darparu Tystysgrifau Prawf Deunydd cyflawn (MTCs) sy'n cydymffurfio â safonau EN 10204 3.1 neu 3.2. Gellir trefnu arolygiadau trydydd parti (gan SGS, BV, TUV, Lloyd's), gan gynnwys profion nad ydynt yn ddinistriol (UT/ET), profion hydrostatig, profion cyrydiad rhyng-gronynnog, a mwy.
Prosesu Personol:Rydym yn cynnig gwasanaethau prosesu gwerth ychwanegol megis torri, beveling, drilio, plygu pibellau, a gweithrediadau prosesu dwfn eraill.
Yn ogystal â phibellau, gallwn hefyd gyflenwi ystod lawn o ffitiadau pibellau cyfatebol-gan gynnwys fflansau, penelinoedd a thïon-i helpu cwsmeriaid i symleiddio eu proses gaffael ac osgoi cymhlethdodau dod o hyd i gydrannau unigol.
| Safonol | ASTM A312 |
| Dosbarthiad Proses | - Di-dor (SMLS): - Wedi'i Weldio (ERW/EFW): |
| Graddau Deunydd | - Mwyaf Cyffredin: TP304, TP304L, TP316, TP316L. - Perfformiad Uchel/Gwres-Gwrthiannol: TP321, TP347, TP310S, TP904L. |
| Manylebau | - Diamedr Allanol (OD): O 1/8" (10.3mm) i 30" (762mm). - Trwch Wal (WT): SCH 5S, 10S, 40S, 80S (fesul ANSI B36.19). |

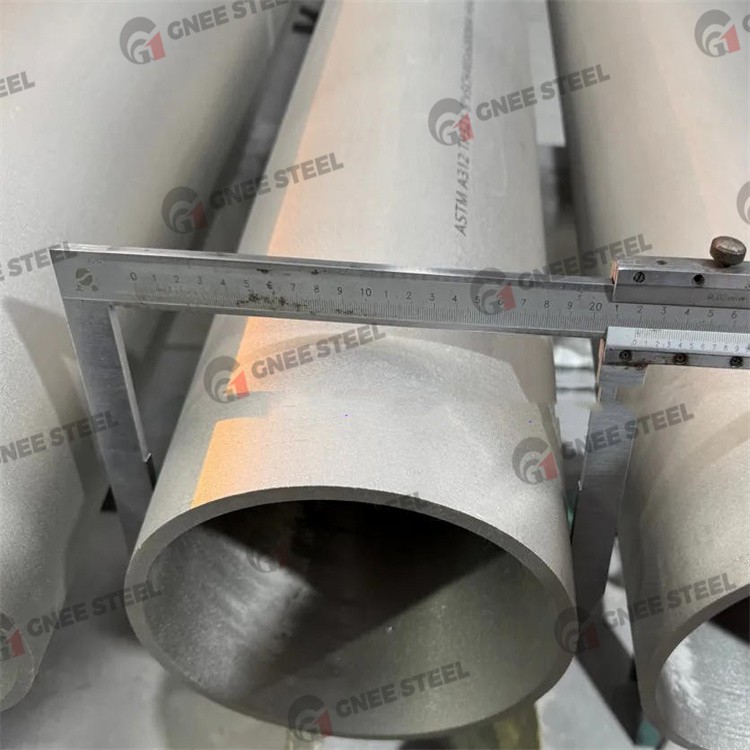

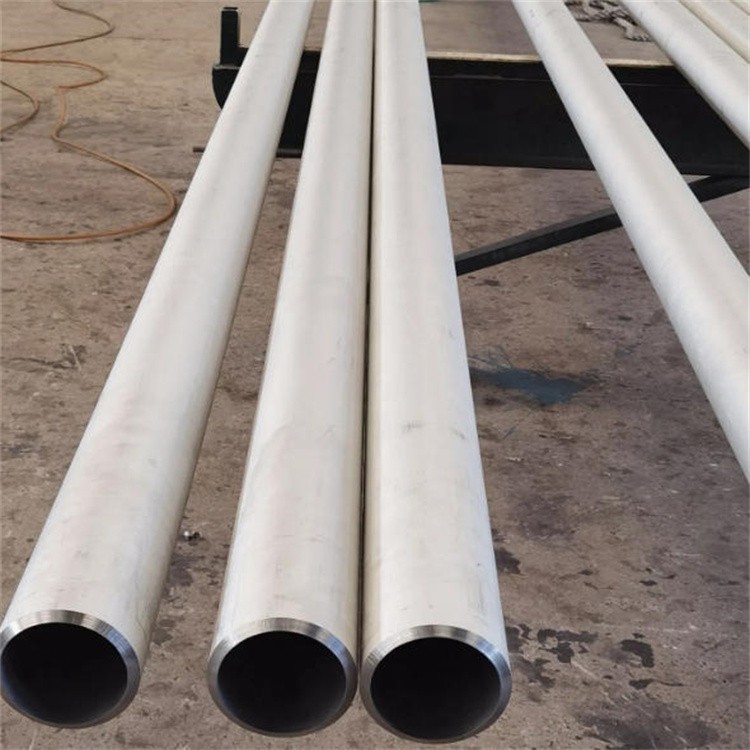

| Triniaethau Arwyneb | - Wedi'u piclo a'u hanelio: Safon ddiwydiannol. - Annealed Bright. - Wedi'i sgleinio: 180#, 320#, 400#, ac ati (yn unol â gofynion y cwsmer). |
Cliciwch i Addasu Pibell Dur Di-staen ASTM A312
Cliciwch ar y cynhyrchion isod i weld gwybodaeth fanwl.

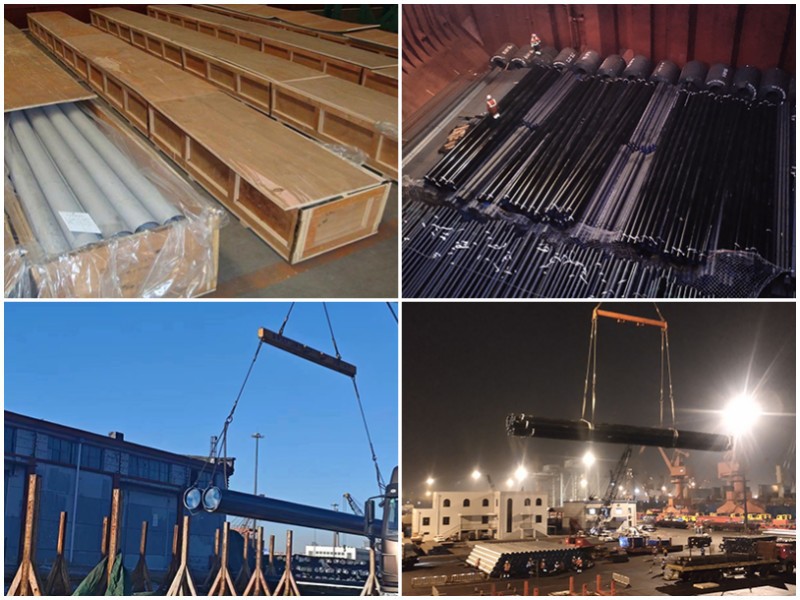

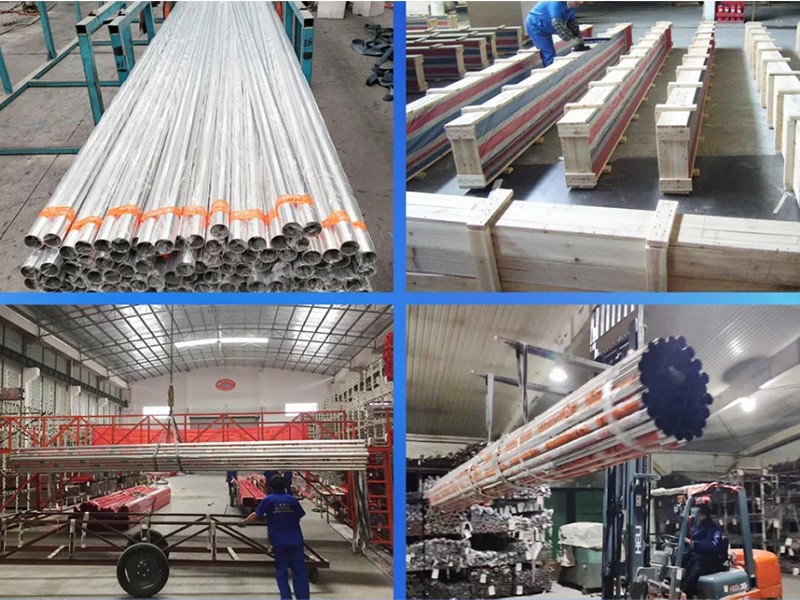

Dulliau Pecynnu
Diogelu Diwedd: Mae capiau plastig wedi'u gosod ar ddau ben y bibell i atal llwch a gwrthrychau tramor rhag dod i mewn, yn ogystal ag amddiffyn pennau'r bibell rhag difrod trawiad.
Diogelu wyneb:Gellir amgáu pibellau unigol mewn llewys plastig.
Pecynnu Allanol:Mae pecynnu gradd diwydiannol yn golygu lapio'r bwndel cyfan mewn bagiau wedi'u gwehyddu.
Pecynnu Dimensiwn Premiwm/Bach-:Ar gyfer cynhyrchion -gwerth uchel neu lai-, rydym yn defnyddio cratiau pren penodol allforio i atal anffurfiad a achosir gan gywasgu yn ystod y daith.

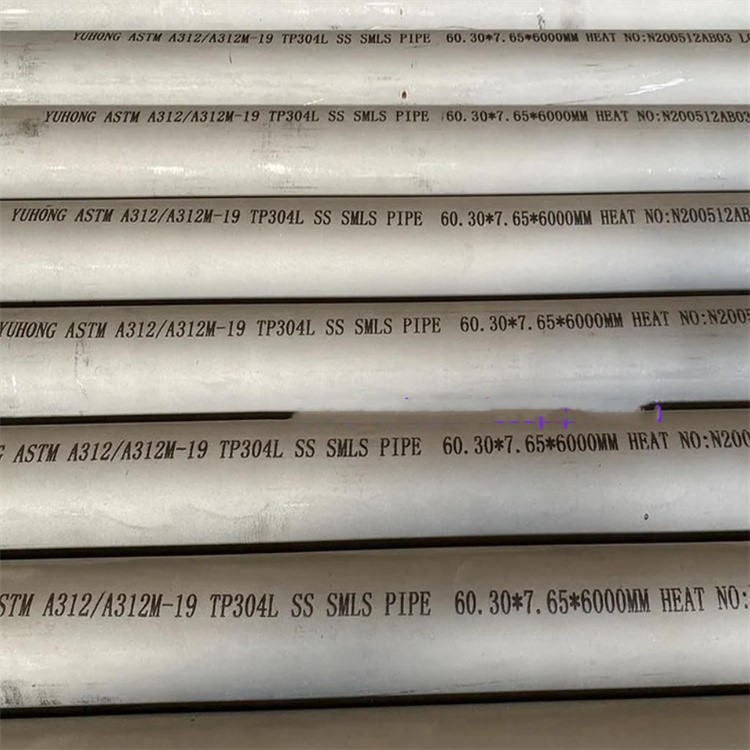

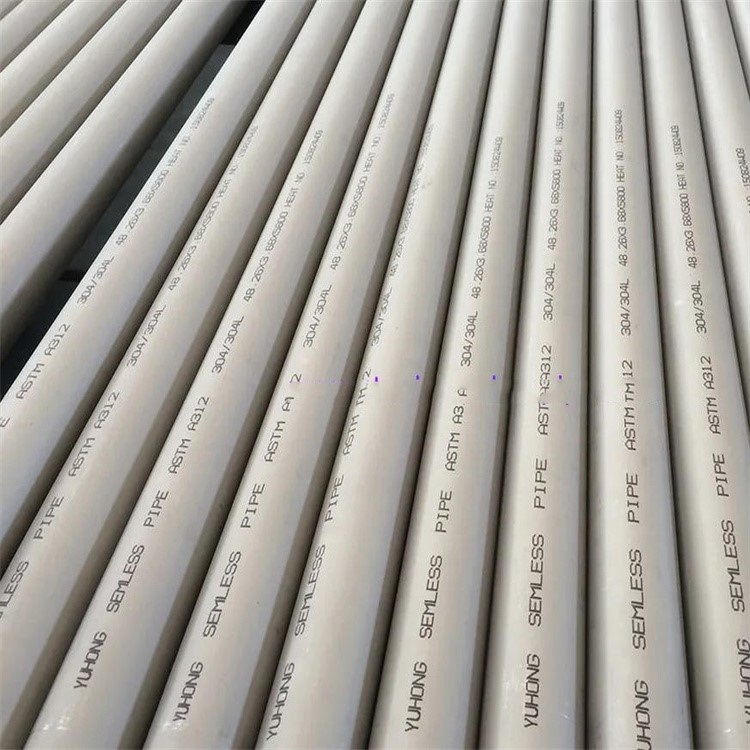

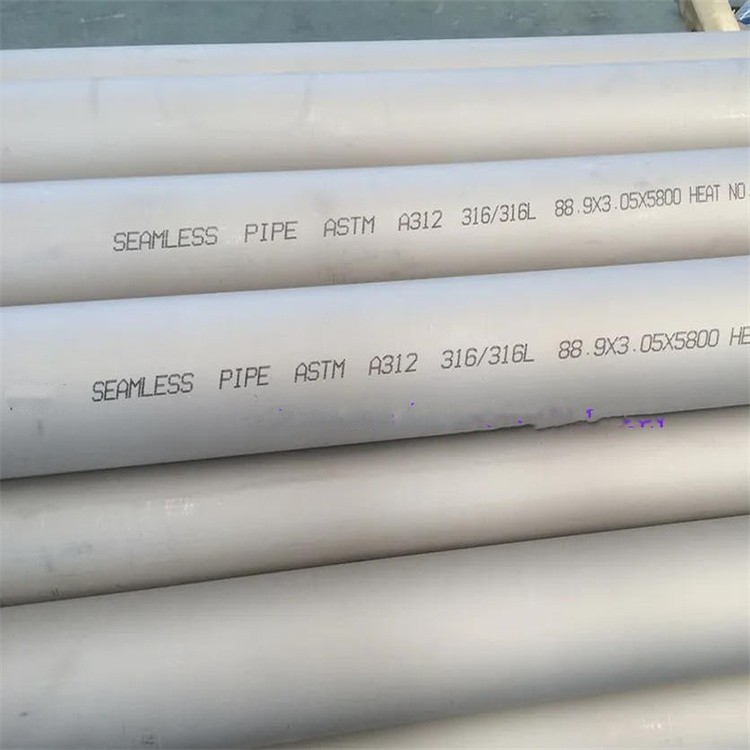

Marcio:Mae pob pibell fel arfer yn cynnwys marciau stensil clir sy'n nodi'r radd, safon, dimensiynau a rhif gwres.
