Manyleb Pibell Dur Di-staen ASTM A312
Gadewch neges
ASTM A312 yw'r fanyleb safonol ar gyfer pibell ddur di-staen austenitig sy'n gweithio'n ddi-dor, wedi'i weldio ac yn oer iawn, wedi'i chynllunio ar gyfer gwasanaeth cyrydol tymheredd uchel a chyffredinol. Mae graddau cyffredin yn cynnwys TP304/304L a TP316/316L, sy'n cwmpasu meintiau 1/8" i 30" (NPS) ac atodlenni 5S i XXS. Mae angen triniaethau gwres a phrofion penodol, megis profion fflachio a gwastatáu, i sicrhau cywirdeb weldio.
Math o Gweithgynhyrchu: Di-dor (SMLS), Wedi'i Weldio (WLD), Wedi Gweithio'n Drwm Oer (CIC)
Triniaeth Gwres: Rhaid i bob tiwb gael aneliad hydoddiant (ee, diffodd dŵr TP304/304L o uwch na 1040 gradd ).
Profion nad ydynt yn Ddinistriol: Mae'n ofynnol i bob tiwb gael naill ai profion cerrynt trolif neu brofion hydrostatig.
Profion Mecanyddol: Yn cynnwys profion tynnol a phrofi gwastadu.
Cliciwch i lawrlwytho PDF safonol ASTM A312
Cyfansoddiad Cemegol Pibell Dur Di-staen ASTM A312 (%)
Mae ASTM A312 yn nodi'r gofynion cemegol ar gyfer graddau dur di-staen austenitig.
| Gradd (UNS) | C (uchafswm) | Mn (uchafswm) | P (uchafswm) | S (uchafswm) | Si (uchafswm) | Cr | Ni | Mo | Arall |
| TP304 (S30400) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-11.0 | - | - |
| TP304L (S30403) | 0.035* | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-12.0 | - | - |
| TP316 (S31600) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | - |
| TP316L (S31603) | 0.035* | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | - |
| TP321 (S32100) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0-19.0 | 9.0-12.0 | - | Ti: 5x(C+N)-0.70 |
| TP310S (S31008) | 0.08 | 2.00 | 0.045 | 0.030 | 1.50 | 24.0-26.0 | 19.0-22.0 | - | - |
*Sylwer: Ar gyfer pibellau di-dor, y cynnwys carbon uchaf yw 0.040% mewn rhai is-graddau penodol.
Priodweddau Mecanyddol Pibell Dur Di-staen ASTM A312
Rhaid i'r pibellau fodloni'r gofynion sylfaenol ar gyfer cryfder tynnol, cryfder cynnyrch, ac elongation.
| Gradd | Cryfder tynnol (min) | Cryfder Cynnyrch (munud) | Elongation mewn 2 modfedd (50mm) |
| ksi [MPa] | ksi [MPa] | min % | |
| TP304 | 75 [515] | 30 [205] | 35% |
| TP304L | 70 [485] | 25 [170] | 35% |
| TP316 | 75 [515] | 30 [205] | 35% |
| TP316L | 70 [485] | 25 [170] | 35% |
| TP321 | 75 [515] | 30 [205] | 35% |
| TP310S | 75 [515] | 30 [205] | 35% |
Gofynion Anelio Pibellau Dur Di-staen ASTM A312
| Gradd neu Ddynodiad UNS ᴬ | Tymheredd Trin Gwres ᴮ |
|---|---|
| Pob gradd nad yw wedi'i rhestru'n unigol isod: | 1900 gradd F [1040 gradd] |
| TP321H, TP347H, TP348H | |
| - Oer wedi gorffen | 2000 gradd F [1100 gradd] |
| - Wedi gorffen yn boeth | 1925 gradd F [1050 gradd] |
| TP304H, TP316H | |
| - Oer wedi gorffen | 1900 gradd F [1040 gradd] |
| - Wedi gorffen yn boeth | 1900 gradd F [1040 gradd] |
| TP309H, TP309HCb, TP310H, TP310HCb | 1900 gradd F [1040 gradd] |
| S30600 | 2010–2140 gradd F [1100–1170 gradd] |
| S30815, S31272 | 1920 gradd F [1050 gradd] |
| S31254, S32654 | 2100 gradd F [1150 gradd] |
Atodlenni Pibell Safonol ASTM A312 (Enghraifft ASME B36.19)
Meintiau cyffredin a ddarperir gan Gnee:
| NPS (modfeddi) | Diamedr y tu allan (mm) | Wal 10S (mm) | Wal Sch 40S (mm) | Wal Sch 80S (mm) |
| 1/2" | 21.34 | 2.11 | 2.77 | 3.73 |
| 1" | 33.40 | 2.77 | 3.38 | 4.55 |
| 2" | 60.33 | 2.77 | 3.91 | 5.54 |
| 4" | 114.30 | 3.05 | 6.02 | 8.56 |
| 8" | 219.08 | 3.76 | 8.18 | 12.70 |
Goddefiannau Dimensiwn (Fesul ASTM A999)
Mae pibellau ASTM A312 yn cael eu cynhyrchu yn unol âASME B36.19dimensiynau. Mae'r goddefiannau canlynol yn berthnasol:
| Maint Pibell Enwol (NPS) | Dros (modfedd [mm]) | O dan (modfedd [mm]) |
| 1/8 i 1-1/2 (gan gynnwys) | 1/64 [0.4] | 1/32 [0.8] |
| Dros 1-1/2 i 4 (gan gynnwys) | 1/32 [0.8] | 1/32 [0.8] |
| Dros 4 i 8 (gan gynnwys) | 1/16 [1.6] | 1/32 [0.8] |
| Dros 8 i 18 (gan gynnwys) | 3/32 [2.4] | 1/32 [0.8] |
Profi ac Arolygu Technegol
Mae Gnee yn sicrhau bod holl bibellau ASTM A312 yn cael y profion gorfodol a dewisol canlynol:
| Categori Prawf | Disgrifiad |
| Prawf Hydrostatig | Mae pob pibell yn destun pwysedd dŵr i sicrhau nad oes unrhyw ollyngiadau (fesul ASTM A999). |

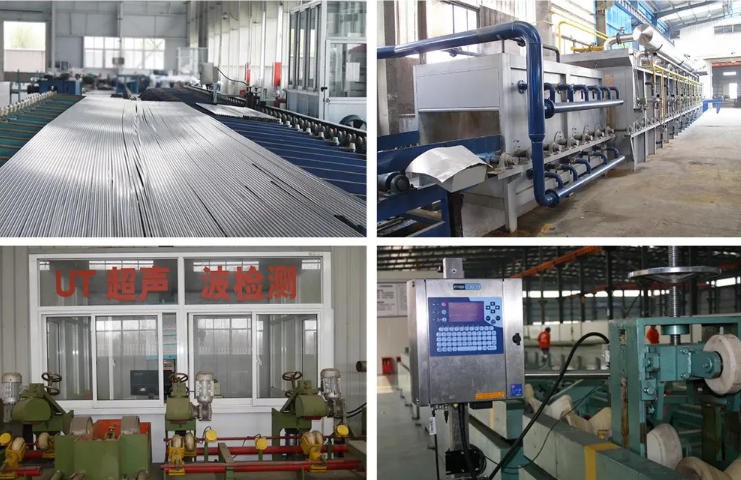

| Annistrywiol (NDT) | Gellir cynnal Profion Cyfredol Eddy neu Ultrasonic (UT) yn lle prawf hydrostatig. |
| Profion Mecanyddol | Prawf Tensiwn Trawsnewidiol neu Hydredol, Prawf Gwahardd, a Phrawf Ffynnu (ar gyfer di-dor). |
| Maint Grawn | Yn ofynnol ar gyfer rhai graddau fel TP304H neu TP316H i sicrhau cryfder tymheredd uchel. |

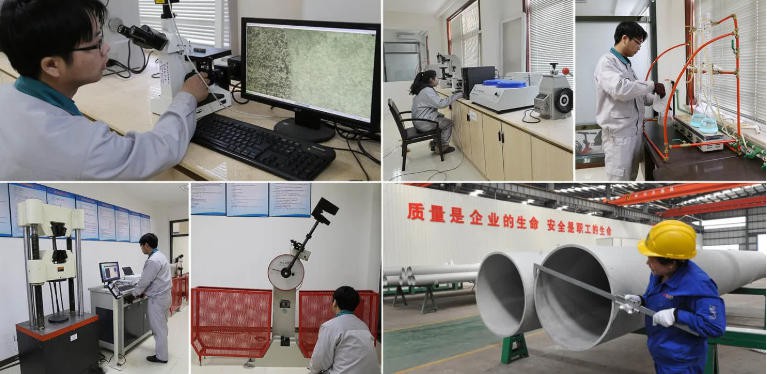

| Prawf Cyrydiad | Prawf Cyrydiad Intergranular (IGC) fesul ASTM A262 (Arfer A, C, neu E). |
| Gweledol/Ddimensiwn | Gwirio gorffeniad wyneb, hyd, a diamedr. |
Safon Arall:SNT{0}}Cymhwyster Personél ac Ardystiad TC-1A mewn Profion Annistrywiol
Mae Gnee yn cynnal partneriaethau strategol hirdymor gyda melinau dur mawr Tsieina (fel TISCO, BAOSTEEL, a TSINGSHAN), gan sicrhau bod ein deunyddiau crai yn ddilys ac am bris cystadleuol. Rydym yn darparu Tystysgrifau Prawf Deunydd cyflawn (MTCs) sy'n cydymffurfio â safonau EN 10204 3.1 neu 3.2. Gellir trefnu arolygiadau trydydd parti (gan SGS, BV, TUV, Lloyd's), gan gynnwys profion nad ydynt yn ddinistriol (UT/ET), profion hydrostatig, profion cyrydiad rhyng-gronynnog, a mwy.
Prosesu Personol:Rydym yn cynnig gwasanaethau prosesu gwerth ychwanegol megis torri, beveling, drilio, plygu pibellau, a gweithrediadau prosesu dwfn eraill.
Yn ogystal â phibellau, gallwn hefyd gyflenwi ystod lawn o ffitiadau pibellau cyfatebol-gan gynnwys fflansau, penelinoedd a thïon-i helpu cwsmeriaid i symleiddio eu proses gaffael ac osgoi cymhlethdodau dod o hyd i gydrannau unigol.
| Safonol | ASTM A312 |
| Dosbarthiad Proses | - Di-dor (SMLS): - Wedi'i Weldio (ERW/EFW): |
| Graddau Deunydd | - Mwyaf Cyffredin: TP304, TP304L, TP316, TP316L. - Perfformiad Uchel/Gwres-Gwrthiannol: TP321, TP347, TP310S, TP904L. |
| Manylebau | - Diamedr Allanol (OD): O 1/8" (10.3mm) i 30" (762mm). - Trwch Wal (WT): SCH 5S, 10S, 40S, 80S (fesul ANSI B36.19). |
| Triniaethau Arwyneb | - Wedi'u piclo a'u hanelio: Safon ddiwydiannol. - Annealed Bright. - Wedi'i sgleinio: 180#, 320#, 400#, ac ati (yn unol â gofynion y cwsmer). |
Cliciwch i Addasu Pibell Dur Di-staen ASTM A312
Cliciwch ar y cynhyrchion isod i weld gwybodaeth fanwl.
Dulliau Pecynnu
Diogelu Diwedd: Mae capiau plastig wedi'u gosod ar ddau ben y bibell i atal llwch a gwrthrychau tramor rhag dod i mewn, yn ogystal ag amddiffyn pennau'r bibell rhag difrod trawiad.
Diogelu wyneb:Gellir amgáu pibellau unigol mewn llewys plastig.
Pecynnu Allanol:Mae pecynnu gradd diwydiannol yn golygu lapio'r bwndel cyfan mewn bagiau wedi'u gwehyddu.
Pecynnu Dimensiwn Premiwm/Bach-:Ar gyfer cynhyrchion -gwerth uchel neu lai-, rydym yn defnyddio cratiau pren penodol allforio i atal anffurfiad a achosir gan gywasgu yn ystod y daith.
Marcio:Mae pob pibell fel arfer yn cynnwys marciau stensil clir sy'n nodi'r radd, safon, dimensiynau a rhif gwres.
