Manyleb Pibell ASTM A312 TP316L
Gadewch neges
Beth yw manyleb pibell A312?
Mae manyleb safonol ASTM A312 yn ymdrin â phibellau dur di-staen awstenitig di-dor, syth wedi'u weldio â sêm, ac sy'n gweithio'n oer iawn, gyda TP316L yn un o'r graddau gwrthsefyll cyrydiad a ddefnyddir yn gyffredin. Mae'r adolygiad diweddaraf o'r fanyleb hon, ASTM A312 / A312M-22a, yn diffinio cyfansoddiad cemegol y deunydd, priodweddau mecanyddol, goddefiannau dimensiwn, a gofynion triniaeth wres.
Beth ywASTM A312 TP316L pibellau oer-wedi gweithio?
Mae pibellau ASTM A312 TP316L yn bibell aloi molybdenwm cromiwm, y cyfeirir ati'n gyffredin fel AISI 316L, 1.4404 SS, SUS 316L, ac UNS S31603. Fe'i nodweddir gan gynnwys carbon isel iawn (Llai na neu'n hafal i 0.03%), sy'n gwella'n sylweddol ei wrthwynebiad cyrydiad a'i weldadwyedd. Yn meddu ar wrthwynebiad rhagorol i gyrydiad straen a achosir gan clorid, mae'n addas iawn ar gyfer cymwysiadau mewn meysydd fel prosesu cemegol, peirianneg forol, a fferyllol, gydag ystod tymheredd gweithredu cymwys yn ymestyn hyd at 850 gradd .
Prosesau Gweithgynhyrchu:
Gan gynnwys Di-dor (SMLS), Wedi'i Weldio'n Awtomataidd (WLD heb fetel llenwi), ac Oerfel Trwm Wedi'i Rolio wedi'i Weldio (CIC gyda chyfradd gostyngiad gweithio annwyd o ddim llai na 35%).
Ystod Maint:Yn cwmpasu NPS 1/8" i NPS 24" (mae rhai ffynonellau'n dyfynnu NPS 30 neu fwy), gyda thrwch wal yn amrywio o SCH 5S i SCH 80S.
Triniaeth wres:
Rhaid i bob tiwb gael triniaeth wres. Ni fydd tymheredd y driniaeth wres ar gyfer TP304L a TP316L yn is na 1900 gradd F (1040 gradd), ac yna diffodd dŵr neu oeri cyflym.
Pibell ddi-dor ASTM A312 TP316L Cyfansoddiad Cemegol (Màs%)
Mae'r "L" yn TP316L yn sefyll am "Carbon Isel" (uchafswm o 0.035% neu 0.030%), sy'n lleihau dyddodiad carbid yn ystod weldio.
| Elfen | Symbol | Cynnwys (%) |
| Carbon (Uchafswm) | C | 0.035* |
| Manganîs (Uchafswm) | Mn | 2.00 |
| Ffosfforws (Uchafswm) | P | 0.045 |
| Sylffwr (Uchafswm) | S | 0.030 |
| Silicon (Uchafswm) | Si | 1.00 |
| Cromiwm | Cr | 16.0 – 18.0 |
| Nicel | Ni | 10.0 – 14.0 |
| Molybdenwm | Mo | 2.00 – 3.00 |
| Nitrogen (Uchafswm) | N | 0.10 |
ASTM A312 TP316L pibell anelio a phiclo Priodweddau Mecanyddol
Mae gan TP316L gryfder ychydig yn is na TP316 safonol ond mae'n cynnig weldadwyedd uwch a gwrthiant cyrydiad.
| Eiddo | Gwerth (Metrig) | Gwerth (Imperial) |
| Cryfder Tynnol (Isafswm) | 485 MPa | 70 ksi |
| Cryfder Cnwd (Isafswm 0.2%) | 170 MPa | 25 ksi |
| Elongation (Isafswm) | 35% | 35% |
| Caledwch (Uchafswm) | 192 HBW / 90 HRB | 192 HBW / 90 HRB |
Priodweddau Corfforol Pibell ASTM A312 TP316L (Cyfeirnod)
| Eiddo | Gwerth |
| Dwysedd | 8.0 g/cm³ (0.289 lb/in³) |
| Ymdoddbwynt | 1370 – 1400 gradd (2500 – 2550 gradd F) |
| Modwlws Elastigedd | 193 GPa (28.0 x 10⁶ psi) |
| Dargludedd Thermol | 16.3 W/m·K (ar 100 gradd) |
Siart Pwysau a Dimensiynau Pibell ASTM A312 TP316L
| NPS (modfeddi) | DN (mm) | Diamedr y tu allan (mm) | Atod 5S (WT mm) | Atod 10S (WT mm) | Atod 40S (STD) (WT mm) | Atod 80S (XS) (WT mm) |
| 1/8" | 6 | 10.29 | 0.89 | 1.24 | 1.73 | 2.41 |
| 1/4" | 8 | 13.72 | 1.24 | 1.65 | 2.24 | 3.02 |
| 3/8" | 10 | 17.15 | 1.24 | 1.65 | 2.31 | 3.20 |
| 1/2" | 15 | 21.34 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4" | 20 | 26.67 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1" | 25 | 33.40 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1-1/4" | 32 | 42.16 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1-1/2" | 40 | 48.26 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2" | 50 | 60.33 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2-1/2" | 65 | 73.03 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3" | 80 | 88.90 | 2.11 | 3.05 | 5.49 | 7.62 |
| 4" | 100 | 114.30 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5" | 125 | 141.30 | 2.77 | 3.40 | 6.55 | 9.53 |
| 6" | 150 | 168.28 | 2.77 | 3.40 | 7.11 | 10.97 |
| 8" | 200 | 219.08 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10" | 250 | 273.05 | 3.40 | 4.19 | 9.27 | 12.70* |
| 12" | 300 | 323.85 | 3.96 | 4.57 | 9.53 | 12.70* |
* Nodyn: Ar gyfer Atod 80S mewn meintiau NPS 10 a mwy, gall trwch y wal fod yn wahanol rhwng ASME B36.19 a B36.10. 12.70mm yn cael ei alw'n aml fel "XS" (Extra Strong).
Tabl Cod HS ar gyfer Pibell Dur Di-staen ASTM A312 TP316L
| Math o bibell | Cod HS (6 digid cyntaf) | Cod HS Tsieina (Enghraifft) | Disgrifiad Saesneg |
| Di-dor (SMLS) | 7304.41 | 7304.4110.00 | Tiwbiau, pibellau a phroffiliau gwag, di-dor, o ddur di-staen, wedi'i dynnu'n oer neu'n oer -wedi'i rolio (oer-wedi'i leihau). |
| Di-dor (SMLS) | 7304.49 | 7304.4990.00 | Tiwbiau, pibellau a phroffiliau gwag, di-dor, o ddur di-staen, eraill (poeth-rholio/poeth-allwthiol). |
| Wedi'i Weldio (WLD) | 7306.40 | 7306.4000.00 | Tiwbiau, pibellau a phroffiliau gwag eraill, wedi'u weldio, o drawstoriad crwn, o ddur di-staen. |
| Wedi'i Weldio (OD Mawr) | 7305.11 | 7305.1100.00 | Tiwbiau a phibellau eraill (er enghraifft, wedi'u weldio), sydd â thrawstoriadau o haearn neu ddur, y mae eu diamedr allanol yn fwy na 406.4 mm. |
Cyfeirnod Pris Pibell Dur Di-staen ASTM A312 TP316L
| Math o Gynnyrch | Proses Gweithgynhyrchu | Ystod Maint (NPS) | Gorffen Arwyneb | Ystod Prisiau Tybiedig (USD/Tunnell Fetrig) |
| Di-dor (SMLS) | Wedi'i Dynnu'n Oer / Cold Rolled | 1/2" – 8" | Annealed & piclo | $3,800 – $5,200 |
| Di-dor (SMLS) | Rholio Poeth / Allwthiol | 8" – 24" | Annealed & piclo | $3,600 – $4,800 |
| Wedi'i Weldio (WLD) | ERW / EFW (Hydredol) | 1/2" – 12" | Annealed & piclo | $2,900 – $3,900 |
| Wedi'i Weldio (WLD) | Diamedr Mawr (EFW) | 14" – 48" | Annealed & piclo | $3,100 – $4,200 |
Os oes gennych chi ofynion prosiect penodol ar gyfer tiwbiau dur gwrthstaen 316L, rydym yn eich gwahodd i archebu. Mae GNEE yn cadw rhestr sylweddol o'n -nwyddau gwerthu gorau i chi ddewis ohonynt. Ar gael mewn ffurfiau di-dor a weldio, gellir addasu ein tiwbiau i'ch manylebau. Ar gyfer data cyfansoddiad cemegol manwl a samplau am ddim, cysylltwch â ni ar unwaith i gael y prisiau diweddaraf!
Rydym yn deall yn iawn y costau uchel sy'n gysylltiedig ag oedi prosiectau. Diolch i'n stoc o ddeunyddiau manyleb safonol (NPS 1/2" i 12"), rydym yn gallu cwblhau llwythi o fewn 3 i 7 diwrnod. Ar gyfer archebion gweithgynhyrchu arferol, mae ein hamseroedd arweiniol 15% i 25% yn gyflymach na chyfartaledd y diwydiant.
Mae Tystysgrif Prawf Deunydd (MTC) EN 10204 3.1 fanwl yn cyd-fynd â phob pibell, sy'n cynnwys dadansoddiad cyfansoddiad cemegol manwl gywir (gan sicrhau cynnwys Mo o Fwy na neu'n hafal i 2.0%). Cyfeiriwch at y tystysgrifau deunydd sydd ynghlwm isod sy'n cynrychioli deunyddiau yr ydym wedi'u hallforio i wledydd Ewropeaidd i wirio cynnwys Mo.
EN 10204 3.1 Tystysgrif Prawf Deunydd (MTC)
Arolygu a Phrofi Gorfodol
Er mwyn cydymffurfio ag ASTM A312, mae Gnee yn sicrhau bod y profion canlynol yn cael eu cynnal:
| Enw Prawf | Pwrpas |
| Prawf Hydrostatig | Er mwyn sicrhau bod y bibell yn gallu atal gollyngiadau ar bwysedd uchel. |

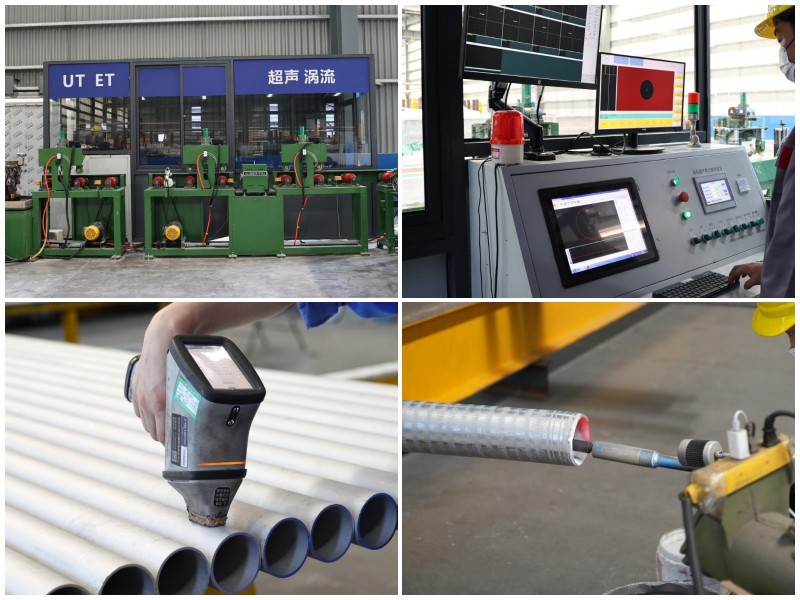

| Annistrywiol (NDT) | Eddy CyfredolneuProfi uwchsonig (UT)am ddiffygion mewnol/wyneb. |
| Prawf gwastadu | I wirio am ductility a chywirdeb weldio (ar gyfer pibellau weldio). |
| Prawf Fflamio | Er mwyn sicrhau y gellir ehangu'r bibell heb gracio (ar gyfer di-dor). |
| Prawf IGC | Prawf Cyrydiad Intergranular (ASTM A262 Practis E) i wirio perfformiad gradd "L". |
| Prawf PMI | Adnabod Deunydd Cadarnhaol i wirio cynnwys aloi cemegol. |

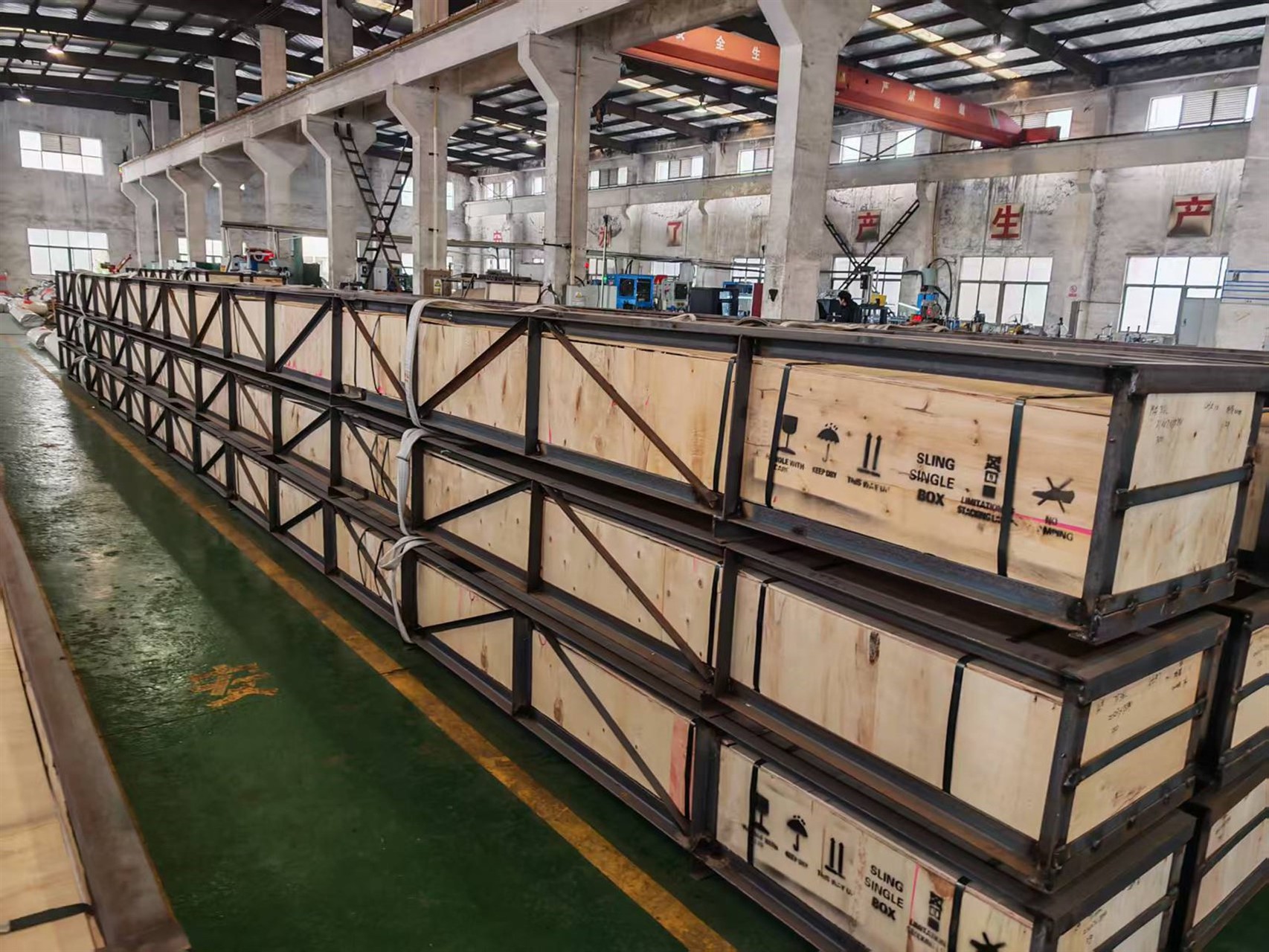

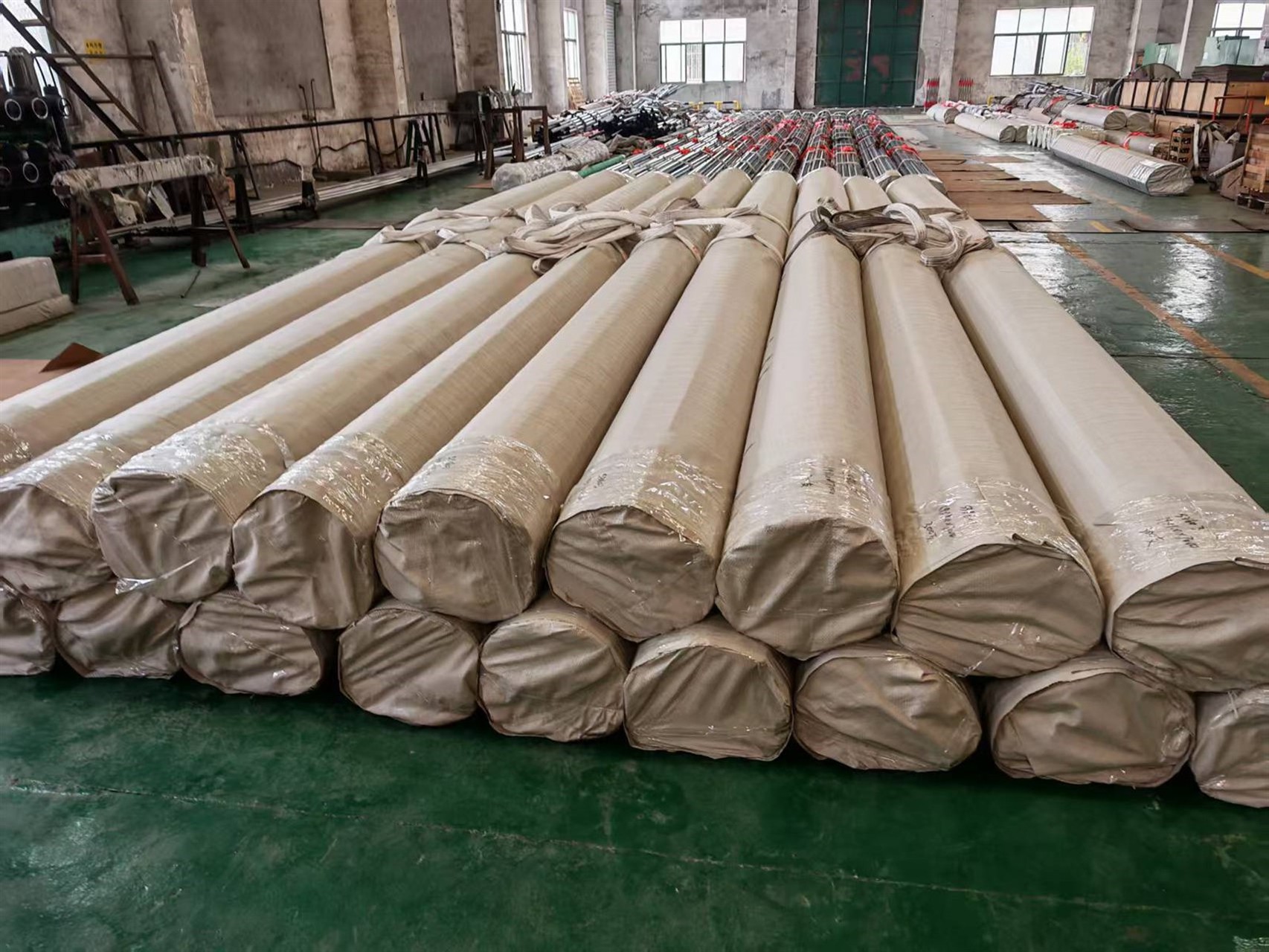

Mae ein holl diwbiau di-dor dur di-staen yn cael eu pecynnu yn unol â safonau rhyngwladol i atal unrhyw ddifrod neu golled bosibl. Yn ddiofyn, rydym yn bwndelu'r tiwbiau gorffenedig mewn sypiau gan ddefnyddio bagiau plastig trwchus wedi'u gwehyddu. Ar gyfer tiwbiau arbenigol sy'n arbennig o agored i faw, crafiadau, cywasgu, neu ddifrod wrth eu trin, rydym yn argymell defnyddio cewyll pren i'w hamddiffyn.
