EN 10216-5 1.4404 tiwbiau cyfnewidydd gwres dur di-staen

Mae GNEE yn arbenigo mewn cynhyrchu a chyflenwiEN 10216-5 cydymffurfio 1.4404 (X2CrNiMo17-12-2 / 316L) tiwbiau cyfnewidydd gwres di-dor, gyda dros 18 mlynedd o brofiad allforio. Mae ein cynnyrch yn cael ei ddosbarthu i fwy na 60 o wledydd ledled Ewrop, De-ddwyrain Asia, y Dwyrain Canol, a De America, gyda hanes profedig mewn diwydiannau fel petrocemegol, cynhyrchu pŵer, adeiladu llongau, a systemau HVAC.



Mae'r1.4404 o diwbiau a gyflenwir gan GNEE are strictly controlled with a molybdenum content above 2.1% (rather than the lower limit of 2.0%), resulting in a higher PREN value (>25). Mae hyn yn gwella'n sylweddol ymwrthedd i gyrydiad tyllu a achosir gan gyddwysiad mewn amgylcheddau cyfnewidydd gwres, gan ymestyn bywyd y gwasanaeth yn effeithiol a gwella dibynadwyedd gweithredol.



Ar gyfer cymwysiadau cyfnewidydd gwres, rydym yn argymellcyflwr anelio llachar (+BT/BA)., sy'n lleihau cyfraddau baeddu yn fawr ar yr wyneb mewnol, yn lleihau amlder glanhau, ac yn lleihau costau cynnal a chadw cyffredinol. Rydym yn cynnig ystod eang o fanylebau, gan gynnwys diamedrau allanol o 6 mm i 76 mm, trwch wal o 1.0 mm i 8.0 mm, a hyd o 6 m, 9 m, a 12 m. Mae goddefiannau dimensiwn yn cael eu rheoli'n dynn o fewn ± 0.05 mm ar gyfer diamedr allanol a ± 0.08 mm ar gyfer trwch wal.

Mae pob tiwb cyfnewidydd gwres SS 1.4404 yn mynd trwyddoProfi cerrynt 100% (ECT)fel safon, gan ddisodli profion hydrostatig confensiynol, gyda phrofion ultrasonic dewisol ar gael. Mae hyn yn sicrhau bod pob tiwb a ddosberthir i chi wedi'i wirio'n llawn ar gyfer cywirdeb strwythurol a pherfformiad diogel o dan amodau pwysau eithafol.

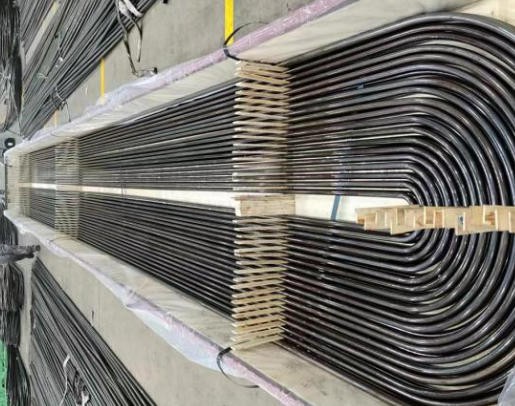

Yn ogystal, rydym yn darparu1.4404 dur gwrthstaen U-gwasanaethau gwneuthuriad tiwbiau plygu. Ar ôl plygu, mae'r adrannau crwm yn cael triniaeth wres lleddfu straen ac yn destun profion treiddiad llifyn arbenigol neu brofion gollwng heliwm. Mae hyn yn sicrhau bod y tiwbiau'n barod i'w gosod yn uniongyrchol ar ôl eu danfon, gan ddileu'r angen am brosesu eilaidd neu gontract allanol.



EN 10216-5 1.4404 Manyleb Tiwbiau Dur Di-staen

Disgrifiad o'r Cynnyrch	1.4404 Pibellau a Thiwbiau Di-dor Dur Di-staen
Manyleb	OD(Diamedr Allanol)	6mm-630mm; 1/8 modfedd-24 modfedd
	THK(Trwch Wal)	0.89mm-80mm SCH5, SCH10S, SCH20, SCH40S, SCH 80S, SCH160, SCHXXS 10 BWG, 12 BWG, 14 BWG , 16 BWG, 18 BWG, 20 BWG 10 SWG, 12 SWG, 14 SWG ​​, 16 SWG, 18 SWG, 20 SWG
	L(Hyd)	Hyd ar hap 5 ~ 7m Hyd sefydlog 6m /6.096m /6.1m/12m Fel cais gwirioneddol y cwsmer
Arwyneb	Anelio a Phiclo, sgleinio Anelio Disglair Ffrwydro Tywod Ergyd Ffrwydro / Shot Peening
Diwedd Pibell	Diwedd Plaen (PE) Diwedd Beveled (BE) Diwedd Threaded (TE)
Marciau	DIOGELWCH DIN EN10216-5 D2/T1 60.3X2.77X6000MM 1.4404 GWRES RHIF:** LLAWER NAC:**
Prawf gwastadu	Ar gyfer deunydd sy'n cael ei drin â gwres mewn ffwrnais gwastadu parhaus, rhaid cynnal profion gwastadu ar nifer ddigonol o bibellau i ffurfio 5% o'r lot, ond heb fod yn llai na 2 hyd o bibell.
Prawf Hydrolig neu Brawf Annistrywiol	Bydd pob pibell yn destun y Prawf Annistrywiol neu'r prawf hydrolig
Amser Cyflenwi	1.for stoc parod: 7 diwrnod ar ôl derbyn y blaendal o T/T 2.Ar gyfer MTO: 35 diwrnod ar ôl derbyn blaendal o T/T



Cyfansoddiad Cemegol o EN 10216-5 1.4404 (316L) Tiwbiau Dur Di-staen

Elfen	C	Si	Mn	P	S	Cr	Ni	Mo	N
Safonol (%)	Llai na neu'n hafal i 0.030	Llai na neu'n hafal i 1.00	Llai na neu'n hafal i 2.00	Llai na neu'n hafal i 0.045	Llai na neu'n hafal i 0.015	16.5 – 18.5	10.0 – 13.0	2.00 – 2.50	Llai na neu'n hafal i 0.11
nodweddiadol (%)	0.022	0.45	1.20	0.025	0.002	17.2	11.5	2.15	0.04



Priodweddau Mecanyddol (ar dymheredd yr ystafell)

Eiddo	Gwerth
Cryfder tynnol (Rm)	500 - 700 MPa
Cryfder Cynnyrch (Rp0.2)	Yn fwy na neu'n hafal i190 MPa
Cryfder Cynnyrch (Rp1.0)	Yn fwy na neu'n hafal i225 MPa
elongation (A)	Yn fwy na neu'n hafal i45% (hydredol)
Caledwch (nodweddiadol)	Llai na neu'n hafal i190 HBW / 90 HRB



EN10216-5 Tiwb Dur Di-staen a Goddefgarwch Pibellau

Safonol	Proses Gweithgynhyrchu a Math	Goddefiant Diamedr Allanol		Goddefgarwch Trwch Wal	Eraill
		OD (Mm)	Dosbarth
EN10216-5	Tiwb Di-dor Gorffen Poeth	219.1-610	D1	+22.5%T,-15%T	T/D Llai na neu'n hafal i 0.05
				T1	T/D Llai na neu'n hafal i 0.09
				T2	T/D>0.09
		30-219.1	D2	T1
				T2
	Tiwbiau Di-dor Gorffen Oer	Llai na neu'n hafal i 219.1	D3	T3
			D4	T4	Cytundeb



O ddosbarth D1 i D4 ar gyfer diamedr allanol, a T1 i T4 ar gyfer goddefgarwch trwch wal yn cydymffurfio â safon DIN EN ISO 1127, tiwbiau dur di-staen - Dimensiynau, goddefiannau a masau confensiynol fesul hyd uned.

Diamedr y tu allan		Trwch Wal
Dosbarth	Goddefgarwch	Dosbarth	Goddefgarwch
D1	±1.5%, Neu ±0.75 Mm Isafswm.	T1	±15%, Neu ±0.6 Mm Isafswm.
D2	±1.0%, Neu ±0.5 Mm Isafswm.	T2	±12.5%, Neu ±0.4 Mm Isafswm.
D3	±0.75%, Neu. ±0.3 Mm Isafswm.	T3	±10%, Neu ±0.2 Mm Isafswm.
D4	±0.50%, Neu ±0.1 Mm Isafswm.	T4	±7.5%, Neu ±0.15 Mm Isafswm.
		T5	+/- 5.0 %, Neu +/- 0.10 Mm Min.



A ellir defnyddio pibell ddur 1.4404 mewn systemau gwasgedd uchel?

Oes. Mae EN 10216-5 yn safon sy'n benodol ar gyfer cymwysiadau pwysau . 1.4404 mae pibell ddur yn cynnal priodweddau mecanyddol rhagorol a gwrthiant ymgripiad hyd yn oed ar dymheredd hyd at 550 gradd. Fodd bynnag, ar gyfer tymereddau uwch na 550 gradd, dylai peirianwyr dylunio asesu ei derfyn ocsideiddio a'i ddiraddiad cryfder.



A yw dur gwrthstaen 1.4404 yn addas ar gyfer troadau U-?

Oes, mae gan ddur di-staen 1.4404 hydwythedd uchel ac mae'n ddelfrydol ar gyfer plygu oer. Ar ôl tro U-, mae lleddfu straen-anelio ardal y plygu yn cael ei argymell yn gyffredinol i atal cracio cyrydiad straen (SCC), yn enwedig mewn hylifau cyrydol iawn.



1.4404 Cyflenwr Tiwbiau Rownd Dur Di-staen

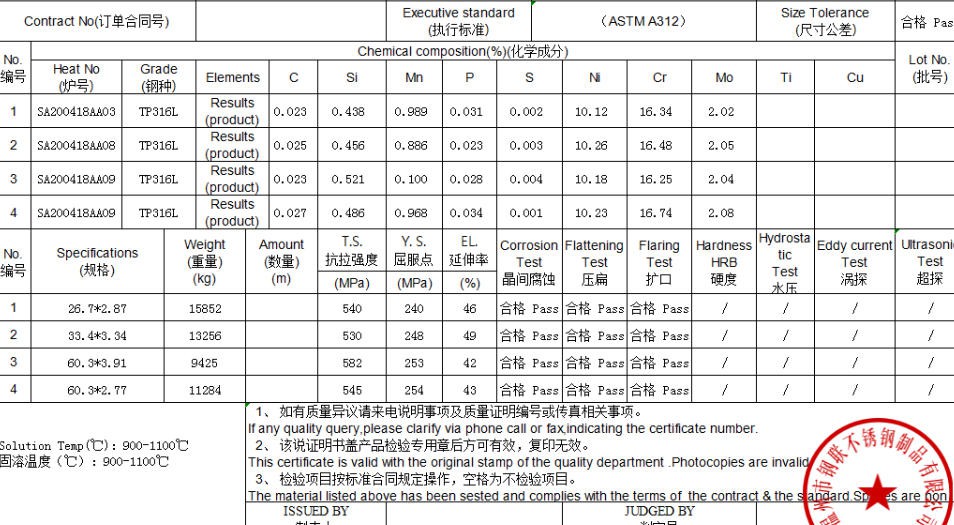

Mae ein cynnyrch yn cydymffurfio'n llawn â safonau ardystio EN 10216-5, EN 10204 3.1, ISO 9001, PED a TÜV, ac yn darparu tystysgrifau prawf ffatri cyflawn ac olrhain deunydd llawn i fodloni gofynion ansawdd rhyngwladol llym.



Gofynion Pacio

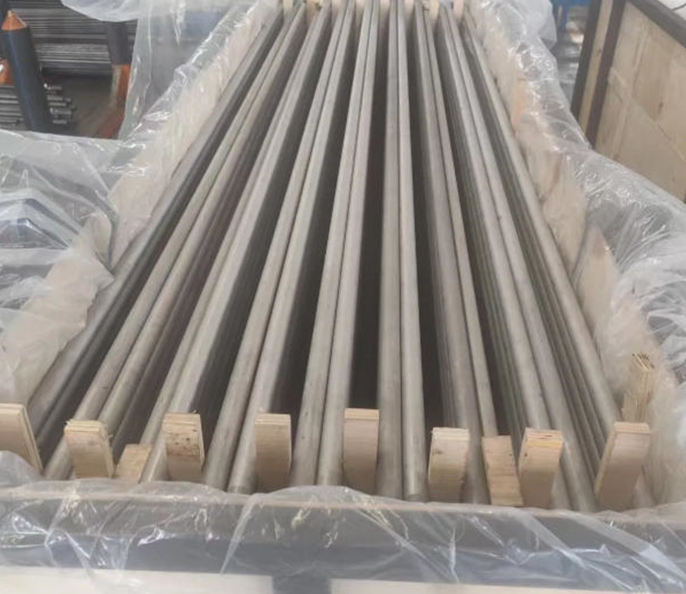

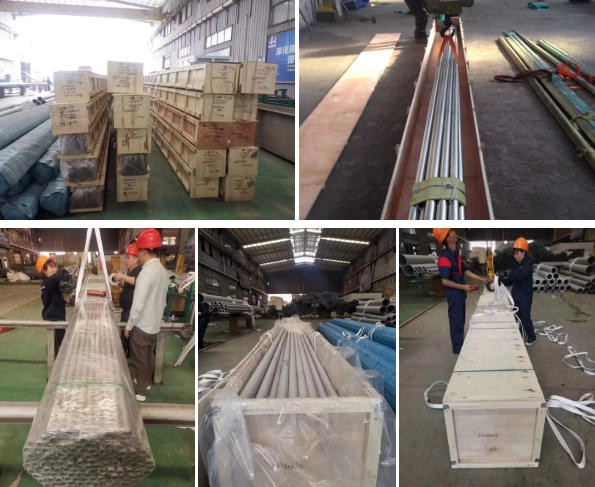

1.Mae ein holl bibellau a thiwbiau dur di-staen wedi'u pecynnu yn unol â'r safon ryngwladol i atal unrhyw ddifrod neu golled bosibl. Yn ddiofyn, byddwn yn defnyddio bag plastig gwehyddu trwchus i fwndelu'r pibellau gorffenedig gyda'i gilydd mewn sypiau.

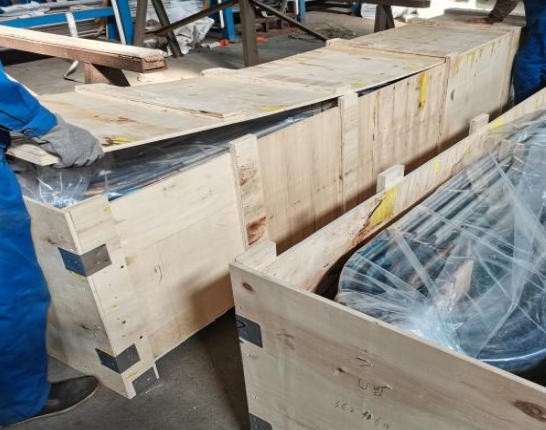

2.Ar gyfer rhai pibellau a thiwbiau arbennig sy'n agored i faw, crafiadau, straen neu drin garw, byddwn yn awgrymu achos pren i'w amddiffyn.
